Regulador de tensión DC LP5907

para equipos de telecomunicacionespara aplicaciones automovilísticasLDO

Descripción general
El LP5907 es un regulador lineal LDO de bajo ruido que suministra hasta 250 mA de salida. Diseñado para circuitos RF y analógicos, ofrece bajo ruido de salida, alto PSRR, muy baja corriente de reposo y buena respuesta a transitorios. Es estable con condensadores cerámicos de entrada y salida de 1 µF y no requiere condensador de bypass de ruido separado.

Resumen del producto
Voltajes de salida fijos disponibles de 1,2 V a 4,5 V en pasos finos. Corriente de alimentación típica cuando está habilitado ≈ 12 µA. Incluye funciones de enable y descarga de salida, protección por sobretemperatura y cortocircuito, y está especificado para rangos de temperatura automotriz/industrial. Permite la colocación remota del condensador de salida para facilitar el diseño de PCB.

Características

• Rango de tensión de entrada: 2,2 V a 5,5 V
• Rango de tensión de salida: opciones fijas 1,2 V a 4,5 V (muchos valores disponibles)
• Corriente de salida máx.: hasta 250 mA
• Bajo ruido de salida: < 6,5 µVRMS (típ.)
• Alto PSRR: p. ej. 82 dB a 1 kHz, ≈60 dB a 100 kHz (típ.)
• Muy baja corriente de reposo (Iq): ≈ 12 µA con enable
• No requiere condensador de bypass de ruido; estable con 1 µF cerámico en entrada y salida
• Soporta colocación remota del condensador de salida
• Funciones Enable y descarga de salida; protección térmica y contra cortocircuitos

Paquetes y documentación

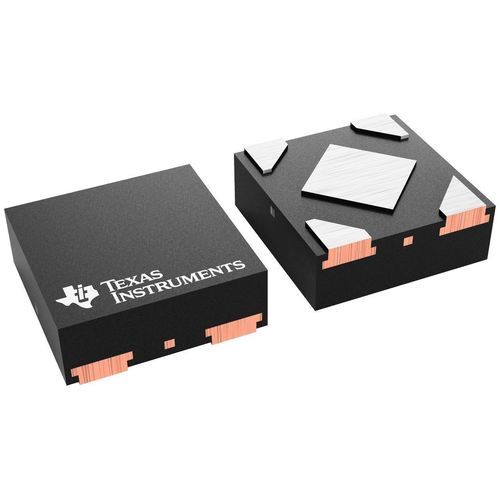

Disponible en múltiples paquetes SMD pequeños: variantes 4‑pin DSBGA (YKE, YKG, YKM), SOT‑23 (DBV) y X2SON (DQN). La página del producto incluye imágenes de paquetes, datos de resistencia térmica y diagramas funcionales.

Notas sobre opciones de salida

• Ejemplos de voltajes fijos: 0,85 V, 1,2 V, 1,5 V, 1,8 V, 1,9 V, 2,2 V, 2,5 V, 2,7 V, 2,8 V, 2,85 V, 2,9 V, 3,0 V, 3,1 V, 3,2 V, 3,3 V, 3,7 V, 4,0 V, 4,5 V
• Algunas opciones de fabricación admiten resolución fina (pasos de 25 mV) para salidas fijas personalizadas

Información adicional
Aplicaciones típicas: rieles de alimentación de bajo ruido para front‑end RF, front‑end analógico, sensores, módulos de cámara y dispositivos alimentados por batería. Rango de temperatura de unión/operación especificado de −40 °C a +125 °C según el paquete y el derating.

Especificaciones técnicas

• Vin (min): 2,2 V
• Vin (max): 5,5 V
• Iout (max): 0,25 A (250 mA)
• Opciones de salida: salidas fijas (múltiples tensiones estándar)
• Vout (min): 1,2 V
• Vout (max): hasta 4,5 V (muchas opciones)
• Ruido: < 6,5 µVRMS (típ.)
• PSRR: 82 dB a 1 kHz (típ.); ≈60 dB a 100 kHz
• Iq (typ): 12 µA (habilitado)
• Dropout (typ): ≈120 mV
• Tolerancia de salida: ±2 %
• Capacitancia mínima de carga: 1 µF (cerámica)
• Salidas reguladas: 1
• Resistencia térmica θJA ejemplos (°C/W): 186,9; 191,6; 193; 193,4; 194,1; 197,8; 206,1; 216,1 (según paquete)
• Rango de temperatura de operación: −40 °C a 125 °C
