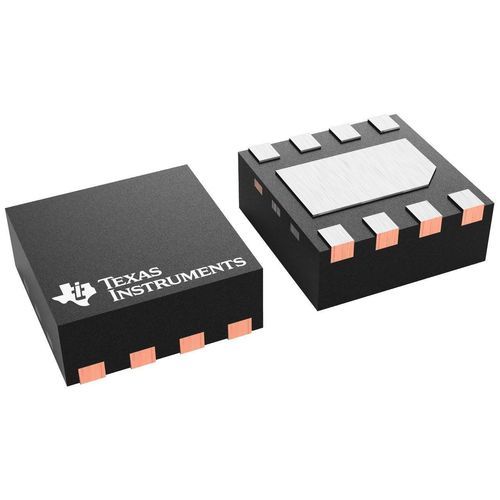

Convertidor DC/DC de aumento de tensión TPS61021A

circuito integradoSMDpara dispositivo móvil

Descripción general
El TPS61021A es un convertidor boost síncrono diseñado para dispositivos portátiles e inteligentes alimentados por batería. Proporciona hasta 3,3 V a 1,5 A desde entradas descargadas hasta 1,8 V y puede funcionar desde entradas tan bajas como 0,5 V para extender la vida de la batería. Incluye protecciones frente a sobretensión de salida, cortocircuito de salida y apagado térmico. La frecuencia de conmutación de 2,0 MHz permite usar inductores y condensadores de salida pequeños y un paquete WSON compacto de 2,0 mm × 2,0 mm.

Características clave

• Rango de tensión de entrada: 0,5 V a 4,4 V
• Tensión mínima de arranque: 0,9 V
• Tensión de salida ajustable: 1,8 V a 4,0 V
• Salida típica: 3,3 V a 1,5 A (VIN ≥ 1,8 V)
• Eficiencia típica hasta 91 % (VIN=2,4 V, VOUT=3,3 V, IOUT=1,5 A)
• Frecuencia de conmutación: 2,0 MHz
• Corriente en reposo típica: 17 µA
• Límite típico de corriente de conmutación: 4,3 A
• Modo PFM en cargas ligeras y desconexión verdadera entrada‑salida en apagado
• Protecciones: sobretensión de salida, cortocircuito y térmica
• Paquete WSON 2,0 mm × 2,0 mm

Parámetros técnicos (resumen)
Topology : Boost
Vin (min) (V) : 0.5
Vin (max) (V) : 4.4
Vout (min) (V) : 1.8
Vout (max) (V) : 4.0
Switch current limit (typ) (A) : 4.3
Iq (typ) (A) : 0.000017
Duty cycle (max) (%) : 90
Operating temperature range (°C) : -40 to 125
Features : Enable, Light‑load efficiency (PFM), Load Disconnect, Pass‑through mode, Synchronous rectification

Aplicaciones

• Dispositivos IoT y equipos portátiles alimentados por batería
• Wearables y instrumentos de mano
• Dispositivos médicos portátiles
• Mandos de juego y electrónica de consumo
• Sistemas de respaldo con supercondensadores y sistemas de recuperación de energía
