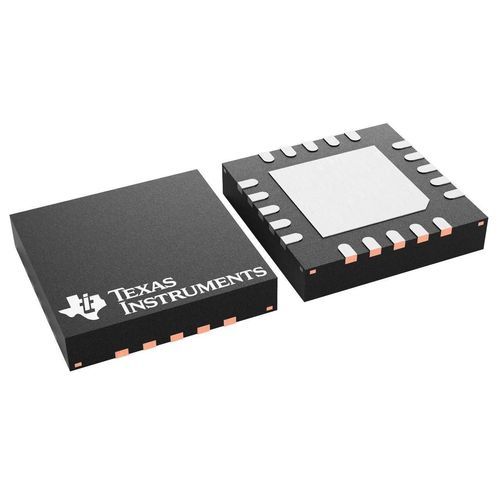

Regulador de tensión DC TPS7A47

para aplicaciones médicasLDOlineal

Descripción
La familia TPS7A47 son reguladores lineales de baja caída (LDO) de tensión positiva, diseñados para funcionamiento de muy bajo ruido (4 µVRMS) y capaces de suministrar hasta 1 A. Incluye la versión programable por PCB ANY-OUT™ (TPS7A4700) que permite definir la tensión de salida mediante el diseño de la tarjeta, y la versión ajustable (TPS7A4701) configurable con resistencias de retroalimentación externas hasta 34 V. Implementada en tecnología bipolar para aplicaciones de instrumentación de alta precisión, la TPS7A47 proporciona rails limpios para circuitos analógicos y mezcla de señal exigentes.

Parámetros clave

• Tensión de entrada máx. (Vin max): 36 V
• Tensión de entrada mín. (Vin min): 3 V
• Corriente de salida máx. (Iout max): 1 A
• Opciones de salida: Ajustable, programable por PCB (ANY-OUT™), Fija
• Rango de tensión de salida (Vout): 1,4 V min – hasta 34 V (según versión)
• Ruido de salida: 4 µVRMS (10 Hz–100 kHz)
• PSRR: 82 dB a 100 Hz; >55 dB entre 10 Hz y 10 MHz; 60 dB a 100 kHz (tabulado)
• Corriente en reposo (Iq typ): 0,58 mA
• Dropout típico a 1 A: 307 mV
• Capacitancia mínima de carga: 10 µF
• Precisión: ±2,5 %
• Resistencia térmica θJA (typ): 30,5 °C/W
• Rango de temperatura de funcionamiento: –40 °C a +125 °C

Funciones principales

• Rango de tensión de entrada: +3 V a +36 V
• Ruido de salida ultrabajo: 4 µVRMS (10 Hz–100 kHz)
• Alto PSRR para sistemas analógicos y RF sensibles
• Dos modos de configuración: programable por PCB (ANY-OUT™) o fijo/ajustable con retroalimentación externa
• Versión ajustable (TPS7A4701): salida regulable hasta 34 V con resistencias externas
• Pin Enable compatible con niveles lógicos CMOS
• Límite de corriente y apagado térmico internos
• Disponible en paquete térmico compacto (VQFN 20 pines, 5 × 5 mm)

Aplicaciones

• Alimentación de amplificadores operacionales de precisión, ADC y DAC
• Regulación posterior a convertidores dc-dc para filtrar el rizado de conmutación
• Instrumentación, bancos de prueba y etapas frontales de audio/RF
• Sistemas médicos y otras aplicaciones que requieren rails de alimentación de muy bajo ruido

Paquete y documentación

• Paquete: VQFN de 20 pines (5 × 5 mm)
• Rendimiento térmico: θJA ≈ 30,5 °C/W (typ)
• Documentación: hoja de datos, módulo de evaluación (EVM), notas de aplicación y guías de diseño
