Comprobador de circuito integrado TR5001E SII

para diagnósticopara la industria electrónicaanalógico

Introducción

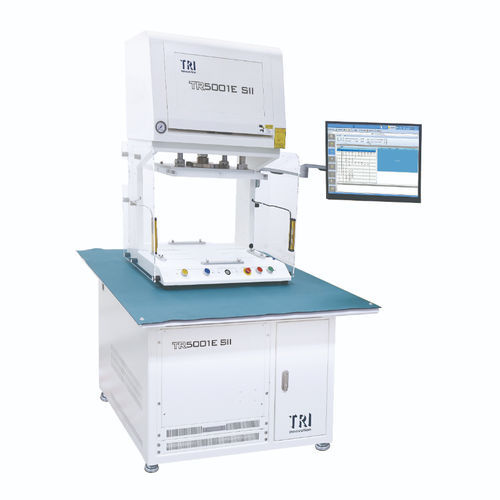

El TR5001E SII es un probador in‑circuit y funcional automatizado diseñado para pruebas de producción de PCBs. Integra MDA con opciones seleccionables de ICT y pruebas funcionales para reducir las intervenciones del operador y soportar alto rendimiento de producción. La plataforma ICT incorpora auto‑calibración y autodiagnóstico para mantener la fiabilidad a largo plazo.

Características

• Ruta de actualización modular: MDA → ICT → prueba funcional
• Autodiagnósticos integrados y función de auto‑calibración
• Medición y pruebas de alta velocidad y alta precisión
• Interfaz de usuario amigable para desarrollo rápido de programas

Especificaciones del probador
Puntos de prueba analógicos/híbridos: TR5001E SII: 3456

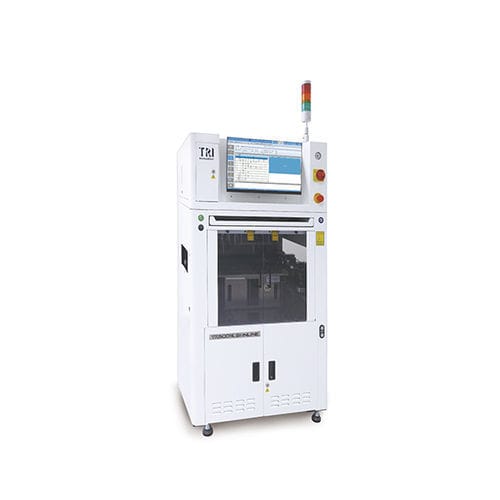

TR5001E SII INLINE: 2496
Sistema operativo: Microsoft® Windows 11
Tipo de fixture: Inline o Offline (prensa); opción inline con interfaz de desconexión rápida de larga vida útil

Componentes de prueba estándar

• Hardware analógico:
• Matriz de conmutación de medición de 6 hilos
• Fuentes programables AC/DC/DC de alta tensión y corriente
• Medición de tensión AC/DC y corriente DC
• Medición de componentes R/L/C

Componentes opcionales

• Hardware analógico:
• Detección de circuito abierto sin vector TestJet
• Generador de forma de onda arbitraria
• Pruebas digitales:
• Arquitectura 1:1 por pin sin multiplexar con ajuste de nivel independiente por pin
• Fuentes de alimentación DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, −12 V@1 A, 24 V@3 A
• Alimentación programable (2 CH): 0.2–3 V@2 A máx. o 3–24 V@3 A máx.
• Opciones DPS programables para alimentación DUT:
  (1) DPS3514: 30 V máx / 5 A máx / 100 W máx por canal / 4 CH por DPS
  (2) DPS3122: 30 V máx / 10 A máx / 200 W máx por canal / 2 CH por DPS
  (3) APPS7508: 75 V máx / 8 A máx / 200 W máx
• Boundary scan: pruebas BScan chain/cluster/virtual nails/virtual chain, IEEE1149.6
• Programación a bordo: Flash, EEPROM, MAC
• ToggleScan: tecnología combinada con BScan y funciones vectorless para detectar pines abiertos o cortocircuitados
• Sistema de gestión de rendimiento: YMS 4.0
• Estándares Industry 4.0: IPC‑Hermes‑9852, IPC‑CFX

Manejo de placas
Tamaño PCB máx.:
TR5001E SII: Estándar — 420 x 300 mm; Opcional — 600 x 350 mm
TR5001E SII INLINE: Estándar — 450 x 300 mm; Opcional — 500 x 360 mm
Espesor PCB: 0.6–5 mm


Dimensiones
AnxProfxAl:
TR5001E SII: 1000 x 900 x 1680–1700 mm
TR5001E SII INLINE: 900 x 900 x 1640 mm
Nota: torre de señal no incluida; altura torre de señal: 392 mm
Peso:
TR5001E SII: 200 kg
TR5001E SII INLINE: 480 kg

Componentes de prueba estándar / Miscelánea

• Incluye MDA con opciones ICT y pruebas funcionales
• Auto‑calibración integrada y autodiagnósticos
• Medición y pruebas de alta velocidad y precisión

Descargas / Contenido para miembros
Inicie sesión para acceder al contenido para miembros (descargas de producto disponibles en el área de miembros).

Especificaciones técnicas

• Modelo: TR5001E SII
• Puntos de prueba analógicos/híbridos: 3456 (TR5001E SII); 2496 (TR5001E SII INLINE)
• Sistema operativo: Microsoft Windows 11
• Tipo de fixture: Inline o Offline (opción inline con interfaz de desconexión rápida de larga vida)
• Hardware analógico estándar: matriz 6 hilos; fuentes programables AC/DC/DC; medición de tensión AC/DC y corriente DC; medición de R/L/C
• Opcionales: TestJet, generador de forma de onda arbitraria, módulos DPS, boundary scan, programación a bordo, ToggleScan
• Yield Management: YMS 4.0
• Estándares: IPC‑Hermes‑9852, IPC‑CFX
• Tamaños y espesores PCB como se indica arriba
• Dimensiones y pesos como se indica arriba
