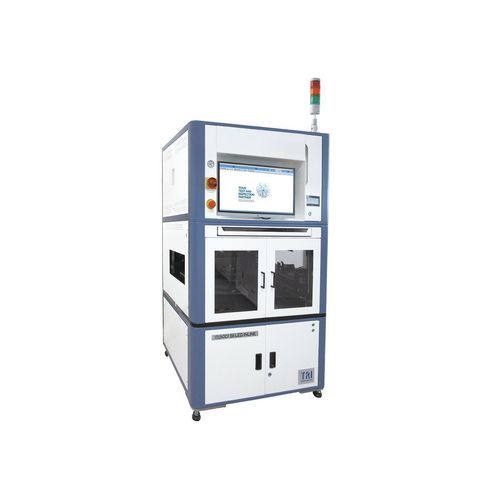

Comprobador de capacidad TR5001 SII LED

de funcionamientode tensiónde continuidad

Introducción
La serie TR5001 SII LED de TRI es una solución ICT+FCT diseñada para pruebas de iluminación LED en producción. Soporta hasta 1080 canales de prueba LED y ofrece pruebas paralelas multicore con hasta 4 núcleos independientes. La auto-calibración, autodiagnósticos y la interfaz de desconexión rápida (QDI) proporcionan fiabilidad a largo plazo, adecuada para líneas de producción de iluminación automotriz.

Características clave

• Prueba paralela multicore (hasta 4 núcleos independientes)
• Analizador LED integrado con repetibilidad del 1%
• Arquitectura por pin 1:1 sin multiplexación
• Escalable de MDA a ICT y prueba funcional
• Alta precisión y alto rendimiento
• Hasta 1080 canales de prueba LED (superior/inferior: hasta 540/540)
• Interfaz de desconexión rápida duradera (QDI)
• Posicionamiento automático del ancho del transportador
• Notificación de alabeo y desalineación de la placa

Especificaciones del tester

• Puntos de prueba analógico/híbridos: 2048
• Sistema operativo: PC compatible con Windows 10 y USB
• Tipo de fixture: Inline o Offline con QDI de larga vida

Componentes de prueba estándar

• Hardware de prueba analógico:
• Matriz de conmutación de medición de 6 hilos
• Fuentes programables AC/DC y DC de alta tensión/corriente
• Medición de tensión AC/DC y corriente DC
• Medición de componentes R/L/C

Analizador LED integrado
Repetibilidad: 1%
Canales LED: Hasta 1080 (Superior: hasta 540 / Inferior: hasta 540)
Conexión de fixture: Quick Disconnection Interface (QDI)

Componentes opcionales

• Hardware analógico:
• Detección de circuito abierto sin vector TestJet
• Generador de formas de onda arbitrarias
• Pruebas digitales:
• Arquitectura 1:1 por pin sin multiplexación con ajuste de nivel por pin independiente
• Programación del Serial Test Controller (STC)
• Fuentes de alimentación DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Fuentes DPS programables: DPS3514 (30 V máx / 5 A máx / 100 W máx por canal, 4 CH por DPS); DPS3122 (30 V máx / 10 A máx / 200 W máx por canal, 2 CH por DPS)
• Fuentes DUT programables: hasta 75 V / 8 A, 200 W máx
• Incluye pruebas BScan Chain, BScan Cluster, BScan Virtual Nails, BScan Virtual Chain y pruebas IEEE1149.6
• Hasta 8 puertos serie de alta velocidad, flash a bordo, EEPROM, programación MAC
• Sistema de gestión de rendimiento: YMS 4.0

Manejo de placas
Tamaño PCB mín.: 70 x 70 mm
Tamaño PCB máx.: 500 x 460 mm
Grosor PCB: 0.6 - 5 mm

Dimensiones y peso
INLINE (WxDxH): 900 x 1180 x 1887 mm* (torre de señal excluida; altura torre: 392 mm)
STANDALONE (WxDxH): 1200 x 950 x 1850 mm
Peso INLINE: 670 kg; Peso STANDALONE: 510 kg

Especificaciones técnicas

• Brand: TRI (Test Research, Inc.)
• Modelo / Serie: TR5001 SII LED Series
• Puntos de prueba analógico/híbridos: 2048
• Canales LED máx.: Hasta 1080 (Superior hasta 540 / Inferior hasta 540)
• Repetibilidad del analizador LED: 1%
• Conexión de fixture: Quick Disconnection Interface (QDI)
• Tipo de fixture: Inline o Offline con QDI de larga vida
• Prueba paralela multicore: hasta 4 núcleos independientes
• Arquitectura por pin 1:1 sin multiplexación
• Opciones de alimentación DUT: múltiples modelos DPS programables (ver componentes opcionales)
• Componentes analógicos estándar: matriz 6 hilos, fuentes AC/DC programables, medición de tensión AC/DC y corriente DC, medición R/L/C
• Manejo de placas: Min 70 x 70 mm; Max 500 x 460 mm; Grosor 0.6 - 5 mm
• Dimensiones INLINE: 900 x 1180 x 1887 mm* (torre de señal excluida)
• Dimensiones STANDALONE: 1200 x 950 x 1850 mm
• Peso INLINE: 670 kg; Peso STANDALONE: 510 kg
• Sistema operativo: PC compatible Windows 10 con USB
• Sistema de gestión de rendimiento: YMS 4.0
