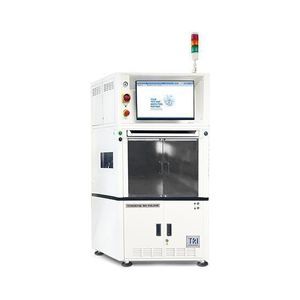

Comprobador de capacidad TR8100 SII INLINE

de funcionamientode tensiónde continuidad

Introducción

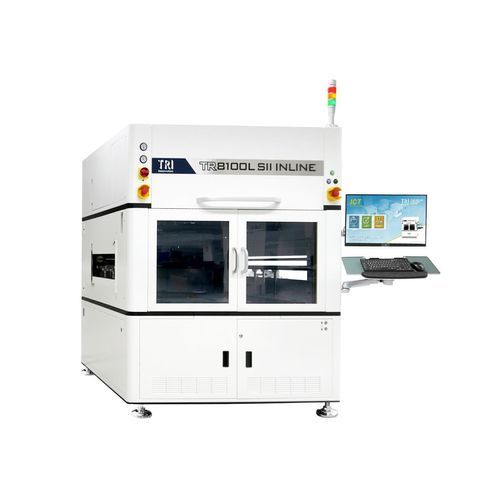

El TR8100 SII INLINE es un probador en circuito de alto recuento de pines (ICT) y probador funcional (FCT) para producción de placas de servidores AI, 5G y electrónica de telecom. Su gabarito por vacío asegura contacto completo de pines y la arquitectura 1:1 sin multiplexación admite hasta 7056 puntos de prueba para pruebas más rápidas y desarrollo de programas determinista. El autodiagnóstico integrado y la compatibilidad con módulos y gabaritos TRI heredados facilitan la integración y mantienen la disponibilidad a largo plazo.

Características

• Solución ICT + FCT de alto recuento de pines: hasta 7056 puntos de prueba (arquitectura 1:1 sin multiplexación).
• Alta cobertura de fallos con capacidades de medida analógica y digital.
• Prueba de dispositivos de baja tensión y alto rendimiento de prueba.
• Gabarito por vacío para manipulación rápida y repetible de placas.
• Acceso ergonómico para el operario y soporte para depuración de gabaritos.
• Autodiagnóstico integrado y auto‑calibración mediante DMM.
• Interfaz intuitiva basada en flujo para desarrollo de programas simplificado.

Especificaciones del probador
Puntos de prueba máx.: TR8100L SII INLINE: 3.584 puntos. Opcional: 7.056 puntos
Sistema operativo: Microsoft® Windows 11
Tipo de gabarito: Tipo vacío
Tamaño PCB máx.: TR8100L SII INLINE: 50 x 90 – 920 x 610 mm
Peso PCB máx.: 8 kg (estándar), opcional 15 kg
Altura máxima componente: Superior: 90 mm / Inferior: 30 mm / Borde: 3 mm (opcional 5 mm)
Altura del transportador: 900 – 970 mm

Componentes de prueba estándar

• Hardware de prueba analógica:
• Matriz de conmutación de medida de 6 hilos
• Fuentes programables AC/DC de alta tensión y corriente
• Medición de tensión AC/DC, corriente continua y frecuencia
• Medición de componentes R/L/C
• Generador de formas de onda arbitarias sintetizado (AWG)
• TestJet para detección de circuito abierto sin vectores
• Prueba digital:
• Arquitectura 1:1 sin multiplexación con ajuste de nivel independiente por pin
• Fuentes de alimentación DUT: fijas: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A; programables: +0.2V~+20V@3A (2 juegos), -3V~-20V@3A (2 juegos)
• Programación/soporte de memorias flash y EEPROM a bordo

Industria 4.0
Estándares de comunicación: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Sistema de gestión de rendimiento: YMS 4.0 (opcional)

Componentes opcionales

• Kits de conversión analógica para gabaritos Teradyne, GenRad
• Fuentes programables APPS — hasta 75 V / 8 A / 200 W por canal
• Opciones BScan: Chain, Cluster, Virtual Nails, Virtual Chain y pruebas IEEE1149.6
• Programación de Serial Test Controller (STC)
• Fuentes DUT programables DPS (varios modelos y opciones de canales/potencia)
• Pruebas ToggleScan y mediciones VregTestTM multi‑fase PWM

Requisitos del sistema
Alimentación: 200–240 VAC, monofásica, 50/60 Hz, 6 kVA
Funciones de potencia: detección automática de conexión a tierra y 50/60 Hz
Aire: Aire seco 4–8 kg/cm2
Vacío: Min. -0,86 bar (exhaust 70 m3/h)

Dimensiones
AnxPrxAl: TR8100L SII INLINE: 1550 x 1450 x 1870 mm
Peso: TR8100L SII INLINE: 1200 kg

Componentes de prueba estándar / Notas adicionales
Tamaño PCB máx. (ejemplo): 50 x 90 – 920 x 610 mm
Variantes de puntos de prueba: 3.584 (estándar) / 7.056 (opcional)

Características / Especificaciones técnicas

• Modelo: TR8100 SII INLINE
• Puntos de prueba máx.: 3.584 (TR8100L) / opcional 7.056
• Sistema operativo: Microsoft® Windows 11
• Tipo de gabarito: Gabarito por vacío
• Tamaño PCB máx.: 50 x 90 – 920 x 610 mm
• Peso PCB máx.: 8 kg (estándar), opcional 15 kg
• Separación de componentes: Superior 90 mm / Inferior 30 mm / Borde 3 mm (opcional 5 mm)
• Altura del transportador: 900 – 970 mm
• Características analógicas: matriz 6 hilos, fuentes AC/DC programables, medición R/L/C, AWG, TestJet
• Características digitales: arquitectura 1:1 sin multiplexación, alimentaciones DUT fijas y programables
• Comunicación: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
• Requisito de potencia: 200–240 VAC, monofásica, 50/60 Hz, 6 kVA
• Aire: Aire seco 4–8 kg/cm2
• Vacío: Min. -0,86 bar; extracción 70 m3/h
• Dimensiones (AxPxAl): 1550 x 1450 x 1870 mm
• Peso: 1200 kg
