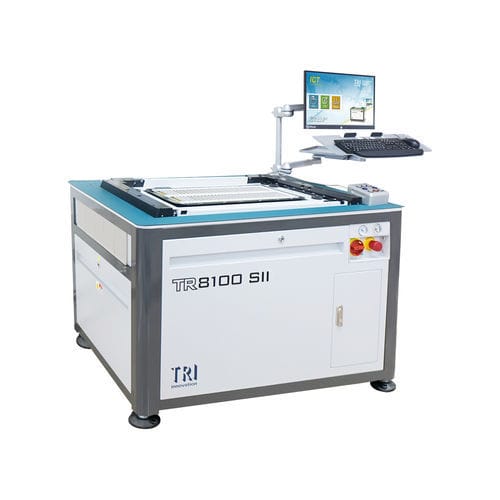

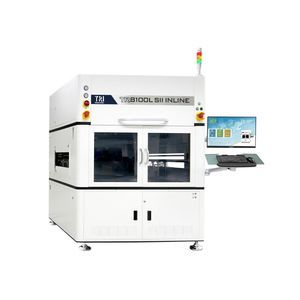

Comprobador de capacidad TR8100 SII

de funcionamientode tensiónde continuidad

Introducción
El TR8100 SII es un probador en circuito (ICT) diseñado para pruebas de alto rendimiento y alta precisión en ensamblajes PCB grandes y complejos. Está orientado a pruebas de dispositivos de baja tensión y utiliza una fijación por vacío para asegurar el contacto completo de pines. La arquitectura digital por pin sin multiplexación admite hasta 11088 pines (TR8100L SII), acelerando la ejecución de pruebas y simplificando el desarrollo de programas. Incluye autodiagnósticos integrados para la fiabilidad a largo plazo en producción.

Características

• Alta cobertura de fallos gracias a la fijación por vacío
• Optimizado para pruebas de dispositivos de baja tensión con gran velocidad
• Autodiagnósticos integrados para monitorización de disponibilidad
• Mediciones y pruebas analógicas de alta precisión
• Interfaz de usuario intuitiva para desarrollo rápido de programas
• Autocalibración mediante DMM integrado

Especificaciones del probador
Puntos de prueba máx.: TR8100 SII: 3584 (opcional 7056); TR8100L SII: 11088
Sistema operativo: Microsoft® Windows 11
Tipo de fijación: Fijación por vacío para contacto total de pines
Tamaño máximo de PCB: TR8100 SII: 790 × 640 mm; TR8100L SII: 990 × 640 mm

Componentes de prueba estándar

• Hardware analógico
  • Matriz de conmutación de medida de 6 hilos
  • Fuentes programables AC/DC de tensión y corriente
  • Medición de tensión AC/DC, corriente DC y frecuencia
  • Medición de componentes R/L/C
  • Generador de formas de onda arbitrarias sintetizado (AWG)
  • Detección de circuito abierto vectorless TestJet
• Pruebas digitales
  • Arquitectura 1:1 sin multiplexación con ajuste de nivel independiente por pin
  • Fuentes de alimentación DUT — Fijas: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A; Programables: +0.2V~+20V@3A (2 conjuntos), -3V~-20V@3A (2 conjuntos)
  • Soporte de prueba para memorias Flash y EEPROM a bordo

Industry 4.0
Estándares de comunicación: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Gestión de rendimiento: YMS 4.0 (opcional)

Componentes opcionales

• Analógico: kits de conversión de fijación para Teradyne, GenRad
• Digital: fuentes de alimentación programables APPS (hasta 75 V/8 A/200 W por canal), pruebas BScan/chain/cluster/virtual nails, IEEE1149.6, programación STC
• Opciones de fuente DUT programable DPS:
  (1) DPS3514: 30 V máx / 5 A máx / 100 W máx por canal — 4 CH por DPS
  (2) DPS3122: 30 V máx / 10 A máx / 200 W máx por canal — 2 CH por DPS
  (3) SPS5450: 54 V máx / 50 A máx / 2400 W máx por canal — 1 CH por rack
• Test ToggleScan
• VregTest™: mediciones de frecuencia y ciclo de trabajo por fase para PWM multifásico

Requisitos del sistema
Alimentación: 200–240 V, monofásico, 50/60 Hz, 4 kVA
Funciones de alimentación: detección automática de tierra; detección automática de 50/60 Hz
Aire: aire seco 4–8 kg/cm²
Vacío: Mín. -0,86 bar (-12,6 psi); evacuación: 70 m³/h

Dimensiones
An×Pr×Al: TR8100 SII: 1150 × 850 × 800 mm; TR8100L SII: 1400 × 850 × 800 mm
Peso: TR8100 SII: 400 kg; TR8100L SII: 470 kg

Componentes de prueba estándar (resumen)

• Matriz analógica de conmutación y fuentes programables
• Mediciones de alta precisión, medición R/L/C, AWG
• Arquitectura digital 1:1 sin multiplexación, fuentes DUT fijas y programables
• Soporte de pruebas de memoria a bordo

Especificaciones técnicas

• Modelo: TR8100 SII (también variante TR8100L SII)
• Puntos de prueba máx.: TR8100 SII: 3584 (opcional 7056); TR8100L SII: 11088
• Sistema operativo: Microsoft® Windows 11
• Tipo de fijación: Fijación por vacío (contacto total de pines)
• Tamaño PCB máx.: TR8100 SII: 790 × 640 mm; TR8100L SII: 990 × 640 mm
• Fuentes DUT fijas: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A
• Fuentes DUT programables: +0.2V~+20V@3A (2 conjuntos); -3V~-20V@3A (2 conjuntos)
• Analógico: matriz 6 hilos, fuentes AC/DC, medición de frecuencia y R/L/C, AWG sintetizado
• Digital: 1:1 sin multiplexación con ajuste de nivel independiente por pin
• Modelos DPS opcionales: DPS3514, DPS3122, SPS5450 (especificaciones arriba)
• Comunicación industrial: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
• Requisito de alimentación: 200–240 V, monofásico, 50/60 Hz, 4 kVA
• Aire requerido: aire seco 4–8 kg/cm²
• Vacío requerido: Mín. -0,86 bar; evacuación 70 m³/h
• Dimensiones (An×Pr×Al): TR8100 SII: 1150 × 850 × 800 mm; TR8100L SII: 1400 × 850 × 800 mm
• Peso: TR8100 SII: 400 kg; TR8100L SII: 470 kg
