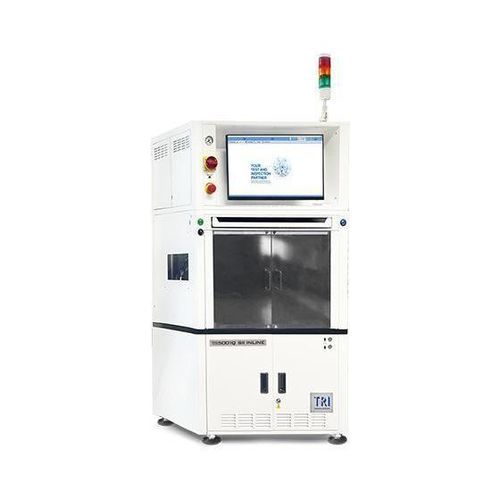

Comprobador de capacidad TR5001 SII INLINE

de funcionamientode redde tensión

Introducción
El TR5001 SII INLINE es un sistema inline paralelo ICT+FCT diseñado para pruebas de producción de alto rendimiento. Combina pruebas paralelas multi‑núcleo con un manipulador inline compatible SMEMA, un fixture de desconexión rápida duradero y funciones integradas de auto‑calibración y autodiagnóstico para operación continua y menor intervención del operario.

Características clave

• Probador paralelo multi‑núcleo flexible con hasta 4 núcleos independientes
• Controlador de prueba serie con hasta 8 puertos configurables en cualquier pin
• Capacidad de prueba de acceso limitado y expansión FCT mediante módulos PXI
• Autodiagnósticos integrados y calibración automática (asistida por DMM)
• Medición y pruebas analógicas/híbridas de alta precisión
• Manipulador inline compatible SMEMA para flujo automatizado de placas
• Interfaz intuitiva para desarrollo de programas basado en flujo

Especificaciones del probador

• Puntos de prueba analógicos/híbridos: 1 Núcleo – 3.456 (opciones: 4.480); 2 Núcleos – 3.328 (opción: 4.096); 4 Núcleos – 4.096
• Sistema operativo: Microsoft® Windows 11
• Tipo de fixture: Inline con Quick Disconnection Interface

Componentes de prueba estándar

• Matriz de conmutación de medida de 6 hilos
• Fuentes programables AC/DC de alta tensión y corriente
• Medición de tensión AC/DC y corriente DC
• Medición de componentes R/L/C
• Detección de circuito abierto sin vectores TestJet
• Generador de forma de onda arbitraria

Industria 4.0
Estándares de comunicación: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Sistema de gestión de rendimiento: YMS 4.0 (opcional)

Componentes opcionales

• Prueba digital: arquitectura 1:1 por pin sin multiplexación con ajuste independiente por pin
• Programación del Serial Test Controller (STC)
• Fuentes de alimentación DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Alimentación programable (2 CH): 0.2–3 V@2 A máx. o 3–24 V@3 A máx.
• Fuentes DPS programables: DPS3514 (30 V máx / 5 A máx / 100 W máx por canal / 4 CH por DPS); DPS3122 (30 V máx / 10 A máx / 200 W máx por canal / 2 CH por DPS)
• Pruebas BScan: chain, cluster, virtual nails, virtual chain y prueba IEEE1149.6
• Hasta 8 puertos serie de alta velocidad, flash y EEPROM a bordo

Manipulación de placas
Tamaño PCB min.: 50 x 50 mm
Tamaño PCB máx.: 510 x 510 mm

Requisitos del sistema
Alimentación: 200–240 V, monofásico, 50/60 Hz, 3 kVA
Funciones de alimentación: detección automática de tierra y detección automática 50/60 Hz
Aire: aire seco 4–8 kg/cm2

Dimensiones
AnxProfxAl: 900 x 1200 x 1680 mm (altura de torre de señal: 392 mm)
Peso: 687 kg

Notas

• Diseñado para pruebas inline ICT+FCT de alto rendimiento con arquitectura paralela multi‑núcleo
• Manipulador inline compatible SMEMA para operación automatizada
• Diagnósticos integrados, auto‑calibración y fixture Quick Disconnection para fiabilidad a largo plazo

Especificaciones técnicas

• Modelo: TR5001 SII INLINE
• Marca: Test Research, Inc. (TRI)
• Puntos de prueba analógicos/híbridos: hasta 4.096 (4 núcleos); opciones configurables disponibles
• Sistema operativo: Microsoft Windows 11
• Tipo de fixture: Inline con Quick Disconnection Interface
• Rango de tamaño PCB: 50 x 50 mm – 510 x 510 mm
• Alimentación: 200–240 V, monofásico, 50/60 Hz, 3 kVA
• Aire: aire seco 4–8 kg/cm2
• Dimensiones (AnxProfxAl): 900 x 1200 x 1680 mm (torre de señal: 392 mm)
• Peso: 687 kg
