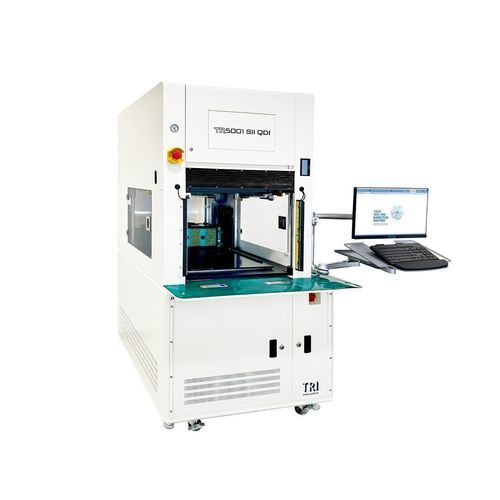

Comprobador de capacidad TR5001 SII QDI

de funcionamientode redde tensión

Introducción
Solución ICT+FCT de nueva generación que proporciona pruebas paralelas multinúcleo y de núcleo fusionado con hasta 4 núcleos independientes para alto rendimiento. El manipulador manual avanzado de TRI incorpora un diseño de seguridad manos libres para un flujo operativo ininterrumpido y auto‑calibración integrada para mantener la precisión a largo plazo.

Características

• Arquitectura flexible de probador multinúcleo (1–4 núcleos)
• Controlador de prueba serial con hasta 8 puertos asignables a cualquier pin
• Expansión de pruebas funcionales y soluciones de acceso limitado mediante módulos PXI
• Autodiagnóstico integrado y auto‑calibración basada en DMM
• Alta precisión en mediciones analógicas y digitales
• Solución inline compatible con SMEMA para alta cobertura de fallos
• Interfaz intuitiva con desarrollo de programas basado en flujo

Especificaciones del probador
Puntos de prueba analógicos/híbridos: 1 Núcleo = 3.456 (opt. 4.480); 2 Núcleos = 3.328 (opt. 4.096); 4 Núcleos = 4.096
Sistema operativo: Microsoft® Windows 11
Tipo de fixture: Offline con interfaz Quick Disconnection de larga vida

Componentes de prueba estándar

• Matriz de conmutación de medición de 6 hilos
• Fuentes programables AC/DC de alta tensión y corriente
• Medición de tensión AC/DC y corriente DC
• Medición de componentes R/L/C
• Detección de circuito abierto TestJet sin vectores
• Generador de formas de onda arbitrarias

Industria 4.0
Comunicación: SMEMA, SECS/GEM, IPC‑CFX‑2591, IPC‑HERMES‑9852
Gestión de rendimiento: YMS 4.0 (opcional)

Componentes opcionales

• Pruebas digitales: arquitectura 1:1 por pin no multiplexada con ajuste de nivel independiente por pin
• Programación del Serial Test Controller (STC)
• Fuentes de alimentación para DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Alimentación programable (2 CH): 0,2–3 V@2 A máx. o 3–24 V@3 A máx.
• Opciones DPS: DPS3514 (30 V/5 A/100 W por canal, 4 CH por DPS) o DPS3122 (30 V/10 A/200 W por canal, 2 CH por DPS)
• Funciones BScan: Chain, Cluster, Virtual Nails, Virtual Chain y pruebas IEEE1149.6
• Hasta 8 puertos serie de alta velocidad, flash y EEPROM a bordo

Requisitos del sistema
Alimentación: 200–240 V, monofásico, 50/60 Hz, 3 kVA
Características de alimentación: detección automática de línea y toma de tierra
Aire: aire seco 4–8 kg/cm²

Dimensiones
AnxProfxAl: 900 x 1160 x 1860 mm
Peso: 440 kg

Especificaciones técnicas

• Modelo: TR5001 SII QDI
• Puntos de prueba analógicos/híbridos: 1 Núcleo = 3.456 (opt. 4.480); 2 Núcleos = 3.328 (opt. 4.096); 4 Núcleos = 4.096
• Sistema operativo: Microsoft® Windows 11
• Tipo de fixture: Offline con interfaz Quick Disconnection de larga vida
• Hardware de prueba analógico estándar: matriz de 6 hilos, fuentes AC/DC programables de alta tensión/corriente, medición de tensión AC/DC y corriente DC, medición R/L/C, detección de apertura TestJet, generador de formas de onda arbitrarias
• Soporte Industria 4.0: SMEMA, SECS/GEM, IPC‑CFX‑2591, IPC‑HERMES‑9852; YMS 4.0 opcional
• Fuentes DUT (std/opt): 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A; opciones de alimentación programable y módulos DPS según especificado
• Alimentación del sistema: 200–240 V, monofásico, 50/60 Hz, 3 kVA
• Aire: aire seco 4–8 kg/cm²
• Dimensiones máquina (AnxProfxAl): 900 x 1160 x 1860 mm
• Peso máquina: 440 kg
