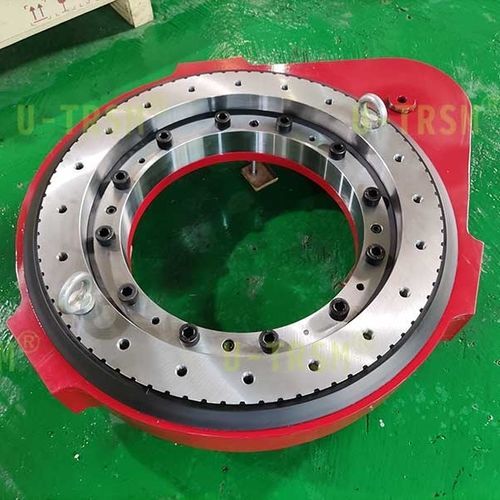

Sistema de arrastre giratorio S-III-O-0510

los mecanismos de giro de engranaje recto con soporte vertical se utilizan en el campo de la automatización industrial y se instalan horizontalmente, pero los pernos para la fijación de los mecanismos de giro no pueden instalarse en la parte inferior de los mecanismos de giro, sino sólo en el lateral de los mecanismos de giro. El cliente fija los accionamientos giratorios a través de los orificios para pernos en el lateral de las carcasas, los anillos exteriores de los accionamientos giratorios impulsan la parte giratoria del equipo para que gire. El entorno de uso es polvoriento y se requiere que el accionamiento de giro sea a prueba de polvo. De acuerdo con los requisitos del cliente, diseñamos este producto para conectar el mecanismo de giro a través de los orificios de los pernos laterales, después de terminar el diseño de la solución, U-TRSM realizó un experimento de fuerza simulada en productos similares en el taller. Cargamos los mecanismos de giro según la carga de uso del cliente, dejamos que el lado de la carcasa soporte todas las cargas en tres puntos, medimos la deformación de las carcasas y verificamos la racionalidad del diseño mediante experimentos. Mediante el análisis de los datos experimentales, los resultados muestran que el diseño del soporte lateral en tres puntos cumple plenamente los requisitos del cliente. Para mejorar el factor de seguridad, hemos optimizado el diseño de la carcasa, lo que mejora la resistencia general del producto y es más propicio para el procesamiento y la producción. Si usted también tiene productos rotativos que necesitan conexión lateral, póngase en contacto con U-TRSM. Tenemos una gran experiencia e ideas únicas en el diseño de aplicaciones especiales y productos especiales.
