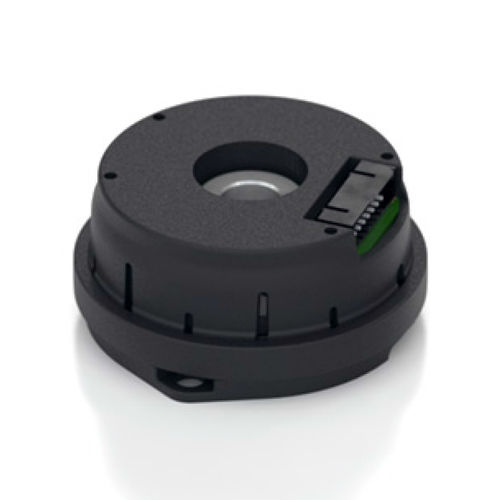

Encoder rotativo incremental EC35

ópticode montaje en ejede vías de conmutación

El codificador de conmutación óptica de ensamblaje rápido EC35 está diseñado para aplicaciones de control de movimiento OEM de alto volumen y bajo coste. El EC35 proporciona salidas incrementales A/B/Z y salidas U/V/W para la conmutación de motores sin escobillas. El EC35 se monta en el motor usando 2 tornillos en un círculo de pernos de 1.28" o 1.812" de diámetro. El disco central del codificador mecanizado de precisión empuja cuando el conjunto del codificador se coloca en el eje del motor. Este diseño sujeta firmemente el eje sin tornillos de fijación. Una herramienta espaciadora integrada y extraíble garantiza que el disco del codificador se ajuste automáticamente a la separación correcta cuando se monta la carcasa del codificador. El encoder se puede "cronometrar" girando un anillo en el conjunto y presionando el anillo con una simple herramienta para bloquearlo todo en su lugar. El EC35 es alimentado por una sola fuente de alimentación de 5V y viene con un conector de 15 pines que proporciona salidas diferenciales para A/B/Z y U/V/W. Las salidas U/V/W de colector abierto están disponibles como opción. La salida de un solo extremo puede obtenerse utilizando únicamente las salidas + de cada par diferencial. Los controladores de línea internos 26C31 pueden generar y hundir 20 mA a niveles TTL. El receptor diferencial recomendado es el estándar industrial 26C32. La máxima inmunidad al ruido se logra cuando el receptor diferencial termina con una resistencia 150 Ω en serie con un condensador.0047 μF colocado a lo largo de cada par diferencial.
