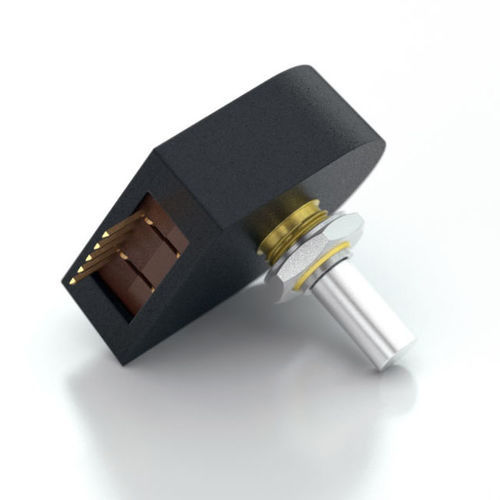

Encoder rotativo incremental S1

ópticodigitalLine Driver

Pistas opcionales con rodamientos de bolas 2 canales de cuadratura, salidas de onda cuadrada TTL opción de índice de 3er canal disponible en algunas resoluciones Amplia temperatura de funcionamiento Descripción del producto El encóder óptico de eje de la serie S1 es un convertidor rotativo a digital sin contacto. Útil para realimentación de posición o interfaz manual, el encóder convierte el ángulo, la velocidad y la dirección del eje en tiempo real en salidas de cuadratura compatibles con TTL con o sin índice. Funciona con una única alimentación de +5 VCC. El S1 está diseñado para controlar cables de hasta 3 metros de longitud. Para cables de mayor longitud, se recomienda añadir un controlador de línea diferencial PC4/PC5. Hay tres versiones de par de eje disponibles. La versión de par estándar tiene un casquillo de manguito diseñado para proporcionar el par y la sensación ideal para aplicaciones de interfaz humana de panel frontal. La opción sin par añadido tiene un casquillo de manguito que no añade par intencionadamente para aplicaciones de bajas RPM en las que una pequeña cantidad de par es aceptable. La versión con rodamiento de bolas utiliza rodamientos de bolas de precisión en miniatura que son adecuados para aplicaciones de alta velocidad y par ultrabajo. La conexión al encóder de la serie S1 se realiza a través de un conector estándar de 5 patillas. Los conectores de acoplamiento están disponibles en US Digital con varias opciones y longitudes de cable.
