Encoder rotativo incremental H6

ópticodigitalLine Driver

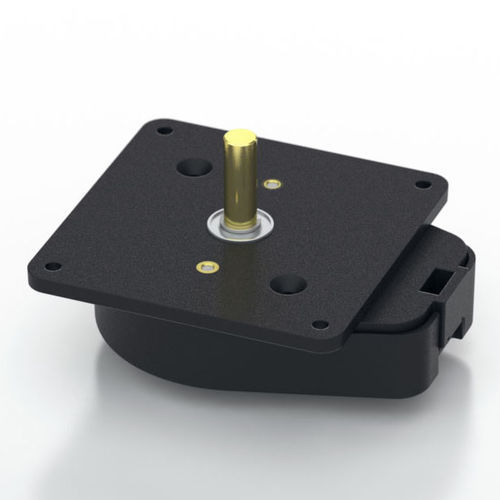

Pistas opcionales con rodamientos de bolas salidas de cuadratura de 2 canales, onda cuadrada TTL opción de índice de 3er canal disponible en algunas resoluciones Amplia temperatura de funcionamiento Descripción del producto El encóder óptico de eje con rodamiento de bolas de la serie H6 tiene una carcasa de plástico moldeado rellena de vidrio, que utiliza un conector de enclavamiento de 5 ó 10 patillas. Este convertidor rotativo a digital sin contacto está diseñado para proporcionar información de realimentación digital. El H6 está totalmente montado con un eje de latón, dos rodamientos de bolas de 1/4 pulg. de diámetro interior por 1/2 pulg. de diámetro exterior y una placa de montaje. OD y una placa de montaje. La placa de montaje viene con 4 agujeros de montaje para tornillos de tamaño #2 - #4. La conexión segura al encóder de la serie H6 se realiza mediante un conector de enclavamiento de 5 patillas (versiones de un solo extremo) o de 10 patillas (versiones diferenciales) (se vende por separado). Los conectores de acoplamiento están disponibles en US Digital con varias opciones y longitudes de cable. El controlador de línea diferencial interno (26C31) puede suministrar y recibir 20 mA a niveles TTL para versiones diferenciales. El receptor recomendado es el 26C32 estándar de la industria. La máxima inmunidad al ruido se consigue cuando el receptor diferencial se termina con una resistencia de 150 Ω en serie con un condensador de .0047 μF colocado a través de cada par diferencial. El condensador conserva energía; de lo contrario, el consumo de energía aumentaría en aproximadamente 20 mA por par o 60 mA para 3 pares.
