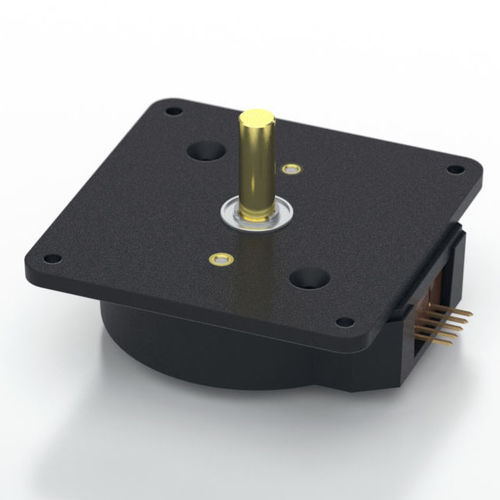

Encoder rotativo incremental H3

ópticodigitalLine Driver

Pistas opcionales con rodamientos de bolas salidas de cuadratura de 2 canales, onda cuadrada TTL opción de índice de 3er canal disponible en algunas resoluciones Amplia temperatura de funcionamiento Descripción del producto El encóder óptico de eje con rodamiento de bolas de la serie H3 tiene una carcasa de polímero relleno de vidrio. Este convertidor rotativo a digital sin contacto está diseñado para proporcionar información de realimentación digital. El H3 viene totalmente montado con un eje de latón, dos rodamientos de 1/4 pulg. de diámetro interior por 1/2 pulg. de diámetro exterior y una placa de montaje. OD y una placa de montaje. La placa de montaje viene con 4 orificios de montaje para tornillos de tamaño #2 - #4. El H3 está diseñado para conducir cables de hasta 10 pies de largo. Para longitudes de cable mayores, se recomienda añadir un excitador de línea diferencial PC4/PC5. La conexión al encoder de la serie H3 se realiza a través de un conector estándar de 5 patillas. Los conectores de acoplamiento están disponibles en US Digital con varias opciones y longitudes de cable.
