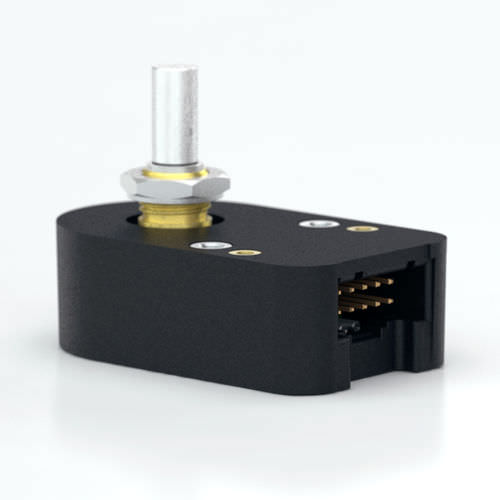

Encoder rotativo incremental S5

ópticocon árbol macizosin contacto

Tamaño reducido Salida diferencial/driver de línea opcional Conector de enclavamiento positivo salidas de cuadratura de 2 canales, onda cuadrada TTL opción de índice del 3er canal Amplia temperatura de funcionamiento Descripción del producto Restricción de sustancias peligrosas El encóder óptico de eje de la serie S5 es un convertidor rotativo a digital sin contacto. Útil para realimentación de posición o interfaz manual, el encóder convierte el ángulo, la velocidad y la dirección del eje en tiempo real en salidas de cuadratura compatibles con TTL con o sin índice. Funciona a partir de un único . Hay tres versiones de par de eje disponibles. La versión de par estándar tiene un casquillo de manguito diseñado para proporcionar un par y un tacto ideales para aplicaciones de interfaz humana de panel frontal. La opción sin par añadido tiene un casquillo de manguito que no añade par intencionadamente para aplicaciones de bajas RPM en las que una pequeña cantidad de par es aceptable. La versión con rodamiento de bolas utiliza rodamientos de bolas de precisión en miniatura que son adecuados para aplicaciones de alta velocidad y par ultrabajo. La conexión segura al encóder de la serie S5 se realiza a través de un conector de enclavamiento de 5 patillas (versión de un solo extremo) o de 10 patillas (versión diferencial) (se vende por separado). Los conectores de acoplamiento están disponibles en US Digital con varias opciones y longitudes de cable. El controlador de línea diferencial interno (26C31) puede suministrar y recibir 20 mA a niveles TTL para las versiones diferenciales. El receptor recomendado es el 26C32 estándar de la industria. La máxima inmunidad al ruido se consigue cuando el receptor diferencial se termina con una resistencia de 150 Ω en serie con un condensador de .0047 μF colocado a través de cada par diferencial.
