Encoder rotativo incremental HB5M
ópticode eje huecocon salida digital

encoder rotativo incremental
encoder rotativo incremental
encoder rotativo incremental
encoder rotativo incremental
encoder rotativo incremental
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
incremental
Tecnología
óptico
Construcción
de eje hueco
Señal de salida
con salida digital
Material
de aluminio
Nivel de protección
reforzado
Otras características
para aplicaciones rudas

Descripción

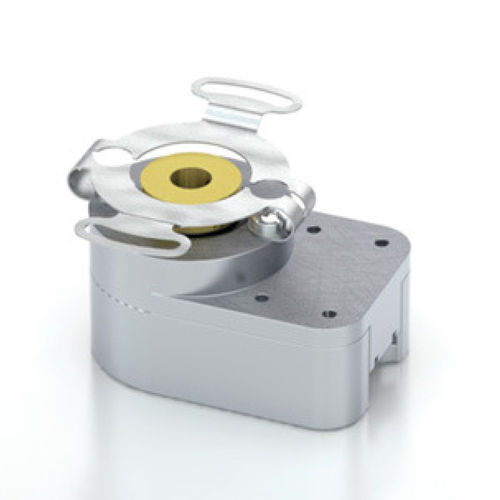

El HB5M es un codificador óptico de agujero hueco (eje hueco / agujero pasante) con una carcasa de aluminio mecanizado y un acabado protector anodizado. El encóder incremental óptico HB5M está diseñado para ser montado fácilmente en un eje existente para proporcionar información de realimentación digital. Las aplicaciones típicas incluyen retroalimentación de motores, control de procesos, robótica, máquinas textiles y controles de ascensores. El encoder de rodamientos HB5M tiene un agujero hueco que acepta diámetros de eje de 5 mm a 8 mm de diámetro. El codificador se desliza sobre el eje y se fija en su lugar con dos tornillos de fijación 4-48. Un soporte antigiro flexible hace que el codificador sea más tolerante a la excentricidad del eje que un codificador de kit estándar. El HB5M puede acomodar la excentricidad del eje hasta 0.030" axial y 0.010" radial. La correa de sujeción flexible permite el montaje de dos tornillos para máquinas de 4-40 en un círculo de pernos de 1.812". La carcasa HB5M viene de serie con una tapa cerrada o un orificio opcional en el cuerpo para permitir que el eje pase completamente a través del encoder. La versión diferencial tiene un controlador de línea diferencial interno (26C31) que puede originar y hundir 20mA a niveles TTL. El cable que se conecta a este codificador debe tener 3 pares trenzados para los canales de datos más potencia y tierra. El receptor recomendado es el estándar de la industria 26C32.

---
