Diodo SMD VS-E7SX0112-M3V
para montaje en superficierectificadorde alta frecuencia

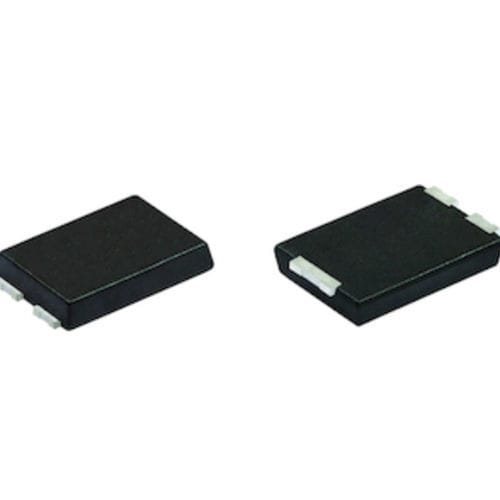

Diodo SMD - VS-E7SX0112-M3V - VISHAY - para montaje en superficie / rectificador / de alta frecuencia
Diodo SMD - VS-E7SX0112-M3V - VISHAY - para montaje en superficie / rectificador / de alta frecuencia
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
SMD
Montaje
para montaje en superficie
Función
rectificador
Características eléctricas
de alta tensión, con caída de tensión baja, de conmutación rápida, de alta frecuencia
Otras características
de recuperación rápida, de recuperación lenta
Tensión inversa

1.200 V

Descripción

Descripción del producto
Rectificador hiperrápido (FRED Pt®) VS-E7SX0112-M3V. Corriente directa nominal 1 A; encapsulado SMPC HV. Familia de tensión indicada en la documentación: 1200 V.

Características
  • Distancia de fuga mínima: 5,4 mm
  • Índice de seguimiento comparativo (CTI): ≥ 600
  • Tiempo de recuperación hiperrápido con Qrr reducido y recuperación suave
  • Estructura planar con control de tiempo de vida dopado con platino para mayor robustez y fiabilidad
  • Paquete SMPC HV optimizado para aplicaciones de alta tensión


Aplicaciones
  • Diode de clamp, snubber y rueda libre en fuentes auxiliares flyback
  • Funciones de bootstrap y desaturación para controladores HV MOSFET e IGBT
  • Rectificación de alta frecuencia en circuitos Cuk y SEPIC, incluidas aplicaciones de iluminación LED
  • Usos generales como rectificador de alta tensión/alta frecuencia que requieren baja caída de tensión directa y recuperación rápida


Documentos (seleccionados)
  • Datasheet | VS-E7SX0112-M3V | Hyperfast Rectifier, 1 A FRED Pt®
  • Markings | Part Marking Information | SMPC, SMPC HV FRED Pt®
  • Packaging Information | SMPC HV
  • Package Drawings | Outline Dimensions | SMPC HV
  • Product Literature | Infographic: 1200 V FRED Pt® GEN 7 Hyperfast Rectifiers
  • Product Literature | Selector Guide: Diodes and Rectifiers Solutions for Aerospace and Defense
  • Sell Sheet: 1200 V FRED Pt® Hyperfast Rectifiers in SMPC HV Package


Especificaciones técnicas
  • Tipo de dispositivo: rectificador hiperrápido (FRED Pt®)
  • Modelo: VS-E7SX0112-M3V
  • Corriente directa nominal: 1 A
  • Distancia de fuga mínima: 5,4 mm
  • CTI: ≥ 600
  • Comportamiento de recuperación: tiempo hiperrápido, Qrr reducido, recuperación suave
  • Estructura: planar con control de tiempo de vida dopado con platino
  • Referencia de paquete: SMPC HV (ver documentación)
  • Familia de tensión (según literatura): 1200 V FRED Pt® GEN 7
