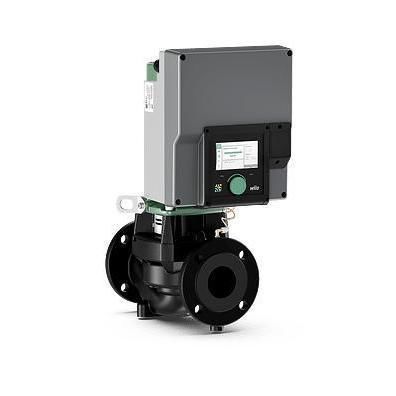

Bomba centrífuga Stratos GIGA2.0-I series

de aguaeléctricaestacionaria

Descripción
La bomba de rotor seco inteligente para aplicaciones de calefacción, climatización y refrigeración en edificios grandes. El uso de la Wilo-Stratos GIGA2.0-I de alta eficiencia se recomienda siempre que haya que desplazar grandes volúmenes de agua en alturas de impulsión elevadas. Esta bomba en ejecución Inline cuenta con numerosas interfaces para el control de múltiples bombas, la integración en la automatización de edificios, el registro de datos de funcionamiento y opciones modernas para el acceso móvil a través de Wilo‑Smart Connect. La tecnología de botón verde y la pantalla grande permiten un manejo sencillo e intuitivo. El uso del asistente de ajustes garantiza una regulación óptima. La eficiencia energética óptima del sistema se obtiene gracias a la combinación de la tecnología de motor EC IE5 con el probado sistema hidráulico de la bomba y con funciones de regulación innovadoras. La novedosa tecnología de accionamiento, junto con el consolidado sistema hidráulico, ofrece una gran fiabilidad.

Principales características

• Ajuste y operación local mediante dispositivos móviles vía Bluetooth (módulo Wilo‑Smart Connect BT incluido)
• Control multi‑bomba mediante Wilo Net y comunicación entre bombas (Multi‑Flow Adaptation)
• Numerosas interfaces analógicas y digitales para integración en sistemas de automatización de edificios (opcional con módulos CIF: Modbus RTU, BACnet MS/TP, Modbus TCP/BACnet/IP, LON, CANopen, PLR)
• Asistente de ajustes para configuración guiada
• Pantalla gráfica giratoria a color (4,3") con Green Button Technology para manejo intuitivo
• Registro permanente de datos de funcionamiento y marca de tiempo para fallos/advertencias y datos históricos
• Tecnología de motor EC de alta eficiencia (IE5) y control electrónico de potencia (Dynamic Adapt plus, Multi‑Flow Adaptation, T‑const, etc.)
• Alta fiabilidad por la combinación de tecnología de accionamiento y sistema hidráulico probado

Campos de aplicación

• Impulsión de agua de calefacción
• Mezclas de agua fría y agua‑glicol para climatización y refrigeración
• Radiadores, calefacción por suelo, calefacción por techo, calentadores de aire
• Separadores hidráulicos y distribuidores sin presión diferencial
• Acumuladores y circuitos de fuente de calor (bombas de calor)
• Aplicaciones de refrigeración: refrigeración de techo/suelo, climatizadores, intercambiadores, circuitos de refrigeración urbana
• Funcionamiento combinado calefacción/refrigeración con conmutación automática

Modos de regulación

• Velocidad constante (n‑constant)
• Δp‑c para presión diferencial constante
• Δp‑v para presión diferencial variable
• Dynamic Adapt plus: ajuste continuo (dinámico) de la potencia de impulsión según la necesidad
• T‑const.: regulación para temperatura constante
• ΔT: regulación por diferencial de temperatura
• Q‑constant: regulación de caudal constante
• Multi‑Flow Adaptation: cálculo dinámico del caudal total para distribuidores con bombas secundarias
• Regulador PID definido por el usuario

Funciones opcionales y automáticas

• Limitación de caudal Q‑Limit (máx. y mín.)
• Regulación del punto más desfavorable (Δp‑c con sonda de presión diferencial externa)
• Adaptación variable de la curva característica Δp‑v
• No‑Flow Stop (desconexión por caudal cero)
• Adaptación automática de potencia en función de las necesidades
• Función de desbloqueo automático
• Conmutación automática entre modo calefacción y refrigeración
• Protección completa del motor integrada

Entradas y salidas

• 4 entradas analógicas (0–10 V, 2–10 V, 0–20 mA, 4–20 mA; PT1000 en 2 entradas): para sonda de presión diferencial, temperatura, valores de consigna, etc.
• 2 entradas digitales para señales libres de tensión (funciones parametrizables: Ext. OFF, Ext. MIN, Ext. MAX, MANUAL, bloqueo teclado, conmutación calefacción/refrigeración)
• 2 salidas de relé: indicación general de avería (SSM) e indicación general de funcionamiento (SBM) como contactos libres de tensión
• Interfaz Bluetooth integrada (módulo Wilo‑Smart Connect BT) para intercambio inalámbrico de datos y control con smartphone/tableta
• Compatibilidad con módulos de comunicación Wilo‑CIF para diversas interfaces de automatización

Variantes disponibles (cantidad de resultados: [35])

• Stratos GIGA2.0‑I 1.5/3‑40/0.75
• Stratos GIGA2.0‑I 1.5/3‑50/1.0
• Stratos GIGA2.0‑I 1.5/3‑65/1.5
• Stratos GIGA2.0‑I 1.5/3‑75/2.0
• Stratos GIGA2.0‑I 1.5/3‑105/3.0
• Stratos GIGA2.0‑I 1.5/3‑125/4.0
• Stratos GIGA2.0‑I 2.5/3‑25/0.75
• Stratos GIGA2.0‑I 2.5/3‑30/1.0
• Stratos GIGA2.0‑I 2.5/3‑40/1.5
• Stratos GIGA2.0‑I 2.5/3‑50/2.0
• Stratos GIGA2.0‑I 2.5/3‑85/3.0
• Stratos GIGA2.0‑I 2.5/3‑105/4.0
• Stratos GIGA2.0‑I 2.5/3‑125/5.5
• Stratos GIGA2.0‑I 2/3‑35/0.75
• Stratos GIGA2.0‑I 2/3‑45/1.0
• Stratos GIGA2.0‑I 2/3‑55/1.5
• Stratos GIGA2.0‑I 2/3‑65/2.0
• Stratos GIGA2.0‑I 2/3‑100/3.0
• Stratos GIGA2.0‑I 2/3‑125/4.0
• Stratos GIGA2.0‑I 3/3‑20/0.75
• Stratos GIGA2.0‑I 3/3‑25/1.0
• Stratos GIGA2.0‑I 3/3‑35/1.5
• Stratos GIGA2.0‑I 3/3‑45/2.0
• Stratos GIGA2.0‑I 3/3‑65/3.0
• Stratos GIGA2.0‑I 3/3‑80/4.0
• Stratos GIGA2.0‑I 3/3‑100/5.5
• Stratos GIGA2.0‑I 3/3‑115/7.5
• Stratos GIGA2.0‑I 3/3‑145/10.0
• Stratos GIGA2.0‑I 4/3‑25/1.5
• Stratos GIGA2.0‑I 4/3‑30/2.0
• Stratos GIGA2.0‑I 4/3‑55/3.0
• Stratos GIGA2.0‑I 4/3‑65/4.0
• Stratos GIGA2.0‑I 4/3‑85/5.5
• Stratos GIGA2.0‑I 4/3‑100/7.5
• Stratos GIGA2.0‑I 4/3‑125/10.0

Designación y notas de modelo
Ejemplo de designación: Wilo‑Stratos GIGA2.0‑I 2.5/3‑125/5.5‑xx (Stratos = nombre de la bomba; 2.0 = generación; I = Inline; 2.5 = unión embridada 2.5"; 3‑125 = ajuste continuo altura de consigna 3–125 pies; 5.5 = potencia nominal motor en hp).

Caractéristiques / spécifications techniques

• Rango de temperatura del fluido: -20 °C a +120 °C (-4 °F a 250 °F). Para fluidos con glicol hasta 50 % en volumen y temperaturas hasta 120 °C.
• Cierre mecánico estándar: Q1Q1X4GG (otros cierres bajo consulta); cierre mecánico válido hasta Tmax. = 90 °C (200 °F) oficialmente indicado para ciertas condiciones, ver instrucciones.
• Tensiones de alimentación: 3~480 V ±10 %, 60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 % / +10 %, 50/60 Hz (según variante)
• Clase de eficiencia del motor: Motor EC IE5 conforme a IEC 60034‑30‑2
• Protección: IP55 (uso en interiores)
• Diámetro nominal de brida: 1,5" a 4" (ANSI Class 125)
• Presión de trabajo máx.: 12 bar (175 psi) entre -20 °C y +120 °C
• Materiales: carcasa y linterna EN‑GJL‑250 / ASTM A48; recubrimiento por catáforesis en serie; rodete PPS‑GF40; eje 1.4057 / AISI 431
• Peso bruto aproximado: varía según variante (ejemplos: 94.80 lb para 1.5/3‑40/0.75; hasta 229.28 lb en variantes mayores)
• Funciones de comunicación: Bluetooth (Wilo‑Smart Connect BT incluido), soporte para módulos CIF (Modbus RTU, BACnet MS/TP, Modbus TCP/BACnet‑IP, LON, PLR, CANopen)
• Suministro: bomba, módulo Wilo‑Smart Connect BT, instrucciones de instalación y declaración de conformidad
