Bomba centrífuga TOP-S series
de aguaeléctricaestacionaria

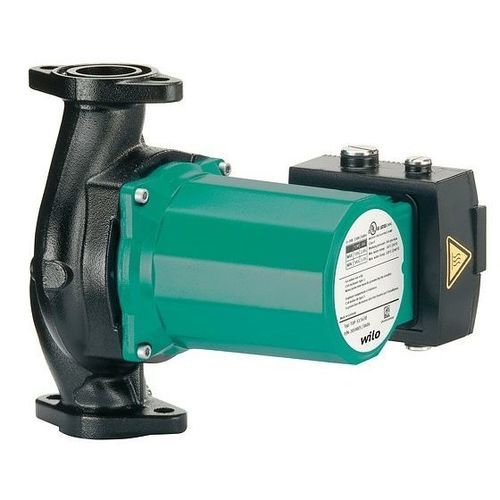

Bomba centrífuga - TOP-S series - Wilo - de agua / eléctrica / estacionaria
Bomba centrífuga - TOP-S series - Wilo - de agua / eléctrica / estacionaria
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
centrífuga
Fluidos
de agua
Accionamiento
eléctrica
Instalación / movilidad
estacionaria
Aplicaciones
de tratamiento de superficie
Material
de acero inoxidable, de hierro fundido, de polipropileno, de bronce
Tensión eléctrica
460 V, 230 V, 115 V
Tipo de protección
reforzada
Otras características
con revestimiento, con doble velocidad
Caudal

Máx.: 65,86616 m³/h
(2.326,04149 ft³/h)

Mín.: 0 m³/h
(0 ft³/h)

Presión

Máx.: 10 bar
(145,038 psi)

Mín.: 0 bar
(0 psi)

Altura de descarga

Máx.: 21,34 m
(70'00" )

Mín.: 0 m
(0'00" )

Temperatura del fluido

Máx.: 120 °C
(248 °F)

Mín.: -10 °C
(14 °F)

Descripción

Resumen
  • Sin sello mecánico
  • Bomba circuladora de rotor húmedo, silenciosa y de bajo mantenimiento
  • Funcionamiento en dos velocidades en todas las tensiones
  • Ventilación automática
  • Revestimiento catafórico para protección anticorrosión
  • Caja eléctrica robusta de aluminio fundido
  • Dimensiones brida a brida reducidas


Diseño
Bomba monobloc de rotor húmedo con conexión bridadad o roscada. Dos etapas de velocidad preseleccionables para ajuste manual de la capacidad. Longitud hidráulica corta y cuerpo con recubrimiento catafórico para mayor resistencia a la corrosión.

Aplicación
  • Todo tipo de sistemas de calefacción de agua caliente
  • Circuitos cerrados de refrigeración
  • Sistemas de aire acondicionado
  • Circulación industrial
  • Sistemas solares y geotérmicos
  • Mezclas agua/glicol hasta 50 %
  • Caudal máx.: 290 GPM
  • Altura máx.: 70 ft


Equipo / Función
  • Dos velocidades preseleccionables para ajuste de capacidad
  • Bridas: 2 pernos ovales 1 ¼" y 1 ½" – brida 4 pernos 2" – 4 pernos 3" 125# ANSI cara elevada
  • Carcasa de la bomba con recubrimiento catafórico
  • Protección térmica del motor; testigos de encendido y de rotación inversa (trifásico)
  • Entrada de cable por ambos lados para facilitar la instalación


Clave de tipo
Ejemplos y significado:

TOP-S 2x25 → TOP = Circulador, -S = Bomba estándar, 2 = conexión en pulgadas (ej.), 25 = altura 25 ft

Variantes del producto (tabla de selección)
Cantidad de resultados: 60

Tabla (columnas)
Denominación | Conexión bomba | Conexión red | Unidades por palé | Presión máx. de servicio | Referencia
TOP-S 1.5X20 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067547
TOP-S 1.5X20 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067548
TOP-S 1.5X20 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067549
TOP-S 1.5X30 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067550
TOP-S 1.5X30 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067551
TOP-S 1.5X30 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067552

Alcance de suministro
  • Bomba
  • Juntas para brida
  • Instrucciones de instalación y manejo


Opciones
  • Bombas 3~400V: motor con protección interna o protección integrada; lámpara de fallo colectiva y contacto para señal de fallo colectiva (según tipo)
  • Bombas 1~230V: motor con protección interna o protección completa con relé Wilo


Materiales
  • Cuerpo de bomba: hierro fundido o bronce con recubrimiento catafórico
  • Impulsor: compuesto técnico (PP - 50 % fibra de vidrio)
  • Eje: acero inoxidable
  • Cojinete: carbono impregnado metálicamente


Especificaciones técnicas
  • Alimentación: 1~115/230 V, 60 Hz / 3~208/230/460 y 575 V, 60 Hz (según tipo)
  • Temperatura de fluido: -14 °F a +248 °F (-10 °C a +120 °C)
  • Caudal máx.: hasta 290 GPM
  • Altura máx.: hasta 70 ft
  • Presión máxima de trabajo: 145 PSI (10 bar)
  • Dos etapas de velocidad preseleccionables
