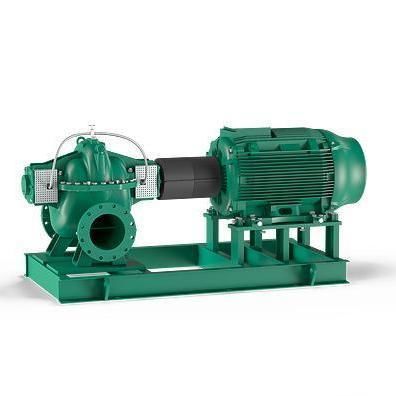

Bomba centrífuga Atmos TERA-SCH-HE series
de aguapara agua potablepara agua de uso industrial

Bomba centrífuga - Atmos TERA-SCH-HE series - Wilo - de agua / para agua potable / para agua de uso industrial
Bomba centrífuga - Atmos TERA-SCH-HE series - Wilo - de agua / para agua potable / para agua de uso industrial
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
centrífuga
Fluidos
de agua, para agua de uso industrial, para agua potable
Accionamiento
eléctrica
Instalación / movilidad
estacionaria
Aplicaciones
para aplicaciones industriales, para estación de bombeo
Material
de acero inoxidable, de hierro fundido
Tensión eléctrica
460 V, 230 V
Otras características
de alto rendimiento, con cierre mecánico, silenciosa, de bajas vibraciones, con bajo NPSH, de cárter separado
Caudal

Máx.: 4.100 m³/h
(144.790,13356 ft³/h)

Mín.: 0 m³/h
(0 ft³/h)

Presión

Máx.: 16 bar
(232,06 psi)

Mín.: 12 bar
(174,045 psi)

Temperatura del fluido

Máx.: 120 °C
(248 °F)

Mín.: -8 °C
(17,6 °F)

Diámetro de entrada

Máx.: 508 mm
(20 in)

Mín.: 203,2 mm
(8 in)

Diámetro de salida

Máx.: 406,4 mm
(16 in)

Mín.: 152,4 mm
(6 in)

Descripción

Resumen
La Atmos TERA-SCH-HE es una bomba centrífuga split-case con carcasa partida axialmente, diseñada para funcionamiento continuo fiable y transporte energéticamente eficiente de grandes caudales en redes de distribución extensas.

Principales ventajas
  • Funcionamiento continuo fiable para el suministro de agua potable y sistemas de distribución a gran escala.
  • Reducción de costes energéticos gracias a un alto rendimiento hidráulico global.
  • Alineación simplificada con acoplamiento tolerante y dispositivo de ajuste del motor opcionales.
  • Conjunto hidráulico silencioso con bajas vibraciones y menor nivel de ruido que mejora la fiabilidad operativa.
  • Comportamiento NPSH optimizado para reducir la tendencia a la cavitación.
  • Diseño compacto que reduce el espacio necesario de instalación.
  • Disponible opción certificada para agua potable y recubrimiento Ceram CT (aprobado para agua potable); Ceram CT puede aumentar la eficiencia hasta aprox. 3 %.
  • Caudal estándar hasta 4.100 m³/h (≈18.000 USgpm).


Diseño
Bomba con carcasa partida axialmente montada sobre una bancada soldada; diseño centrífugo de etapa simple (single‑stage).

Aplicaciones
  • HVAC
  • Abastecimiento de agua municipal e industrial
  • Procesos industriales y sistemas de servicios


Denominación / Ejemplo y atributos clave
Ejemplo: Wilo-Atmos TERA-SCH-HE-10x6x16/MS/100/4/208-230/460V~3 ODP
  • Brand Name: Wilo
  • Product Family: Atmos TERA-SCH-HE
  • Brida de succión: 8"–20" (ej.: 10")
  • Brida de descarga: 6"–16" (ej.: 6")
  • Diámetro máximo del impulsor: hasta 16" (ej.)
  • Tipo de sello: sello mecánico (MS) o sello empaquetado (PS)
  • Motores: 4-pole o 6-pole
  • Tensiones: 3~208-230/460V 60 Hz o 3~575V 60 Hz
  • Carcasa motor: ODP o TEFC


Datos técnicos (resumen)
  • Temperatura del fluido: 18°F a 248°F (≈ -8°C a 120°C); para sello empaquetado hasta 212°F (≈100°C)
  • Temperatura ambiente: -4°F a 104°F (≈ -20°C a 40°C)
  • Presión máxima de trabajo: 175 PSI (≈12 bar) o 232 PSI (≈16 bar) según versión
  • Caudal estándar: hasta 4.100 m³/h (≈18.000 USgpm)
  • Diámetros nominales (ejemplos): succión 8"–20"; descarga 6"–16"
  • Conexiones eléctricas: 3~208-230/460V, 60 Hz o 3~575V, 60 Hz


Materiales
  • Carcasa: fundición gris ASTM A48 Clase 35
  • Eje y camisa de eje: acero inox. ASTM A276 GR. 410
  • Impulsor: acero inox. ASTM A743 Gr.CF8
  • Sello mecánico: Carbono / Carburo de silicio / EPDM (E1)
  • Sello empaquetado: 20% GF PPE & PS con empaquetadura de algodón grafitado


Construcción
  • Carcasa partida axialmente para acceso y mantenimiento sencillo; configuración monopuesto estándar.
  • Opciones de suministro: bomba sola (bare shaft), bomba con base/acoplamiento/protección o conjunto completo con motor.
  • Estanqueidad por sello mecánico o empaquetadura.
  • Motores 4‑pole y 6‑pole; marcos NEMA ODP y TEFC.
  • Bastidor de acero soldado para instalación rígida.


Alcance de suministro
  • Pump End Only (bomba sin motor)
  • Pump, Base, Coupling and Coupling Guard
  • Complete Assembly (pump, base, coupling, guard and motor)
  • Instrucciones de instalación y funcionamiento


Serie / Información de rendimiento
Curvas de familia y tablas de rendimiento disponibles para la selección. Caudal estándar hasta 4.100 m³/h (≈18.000 USgpm) según configuración.

Características / especificaciones técnicas
  • Serie: Atmos TERA-SCH-HE (bomba split-case axial)
  • Rango temperatura fluido: 18°F a 248°F (≈ -8°C a 120°C)
  • Rango temperatura ambiente: -4°F a 104°F (≈ -20°C a 40°C)
  • Presión máx.: 175 PSI (≈12 bar) o 232 PSI (≈16 bar)
  • Opciones de sello: Mechanical Seal (MS) o Gland Packed (PS)
  • Diámetros nominales: succión 8"–20"; descarga 6"–16"
  • Motores: 4-pole / 6-pole; ODP o TEFC
  • Opcional: recubrimiento Ceram CT y versiones certificadas para agua potable
