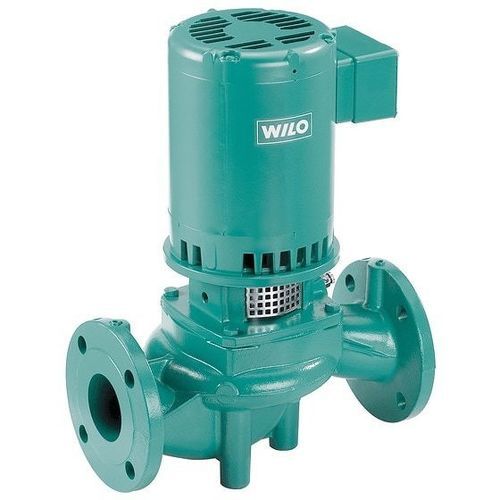

Bomba centrífuga VeroLine-IPL

de aguacon motor eléctricoestacionaria

Descripción general
Serie de bombas centrífugas inline flangeadas VeroLine-IPL, monoescala y acoplamiento largo con rotor seco opcional. Sello mecánico estándar. Bridas de 1,5" a 3"; variantes de motor a 2 y 4 polos. Caudal máx.: 400 GPM; Altura máx.: 65 ft.

Características principales

• Difusor de aspiración integrado (en modelos grandes)
• Patines de la bomba perforados y roscados para facilitar la instalación
• Bridas ANSI Class 125 de cara elevada (250# opcional)
• Tomas de manómetro de 1/4" en aspiración y descarga
• Ojos de izado para manipulación

Selección de producto (extracto)
Denominación | Polos | Brida nominal | Tipo de sello | L0 | Potencia P2 | Referencia
IPL 1.5 16/80-4 1-115/230V | 4 | 1.5" ANSI Class 125 | Q1Q1X4GG | 12.99 in | 0.33 hp | 2705365
IPL 2 18/125-4 1-115/230V | 4 | 2" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 0.50 hp | 2705369
IPL 2.5 23/240-4 1-115/230V | 4 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 1.00 hp | 2705375
IPL 2.5 50/260-2 1-115/230V | 2 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 2.00 hp | 2705042
IPL 3 20/300-4 1-115/230V | 4 | 3" ANSI Class 125 | Q1Q1X4GG | 15.00 in | 1.00 hp | 2705381
IPL 3 56/400-2 3-208-230/460V | 2 | 3" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 3.00 hp | 2705047

Diseño
Bomba single-stage inline flangeada, acoplamiento largo y sello mecánico; versión rotor seco disponible para montajes motor-pump.

Aplicaciones

• Sistemas de calefacción por agua
• Aire acondicionado y sistemas de agua fría
• Circuitos cerrados de refrigeración
• Circulación industrial
• Sistemas solares y geotérmicos

Equipo / función

• Acoplada al motor mediante acoplamiento monopieza
• Opciones de motor Baldor en carcasa NEMA
• Tomas de manómetro y puntos de izado de serie

Clave de denominación
Ejemplo: IPL 1.25-21/50-2 = IPL (bomba inline) | 1.25 = conexión en pulgadas | 21 = altura máxima en ft | 50 = capacidad máxima en US gpm | 2 = número de polos (4 = 1750 rpm, 2 = 3500 rpm)

Datos técnicos

• Motores TEFC estándar (ODP opcional)
• Rango temperatura fluido: -10°C a 120°C (15°F a 250°F)
• Temp. ambiente máx.: 40°C (104°F)
• Opciones eléctricas: 1~ 115/230 V; 3~ 208-230/460/575 V
• Conexión brida: 1.5" a 3" con tomas de 1/4" para manómetro
• Presión máxima de trabajo: normalmente 10 bar (145 PSI), consultar ficha

Materiales

• Voluta en fundición con recubrimiento catatórtico
• Impulsor en compuesto técnico
• Eje stub en acero inoxidable
• Pintura epoxi bicomponente

Construcción

• Diseño centrífugo monopaso, inline, con sello mecánico
• Configuración de acoplamiento largo para facilitar mantenimiento
• Motores Baldor estándar

Suministro

• Bomba y motor (opcionalmente bomba sola)
• Instrucciones de instalación y uso

Especificaciones técnicas (resumen)

• Serie: VeroLine-IPL
• Caudal máx.: 400 GPM
• Altura máx.: 65 ft
• Bridas: 1.5"–3" (ANSI Class 125)
• Tipo de sello: Q1Q1X4GG (ejemplo)
