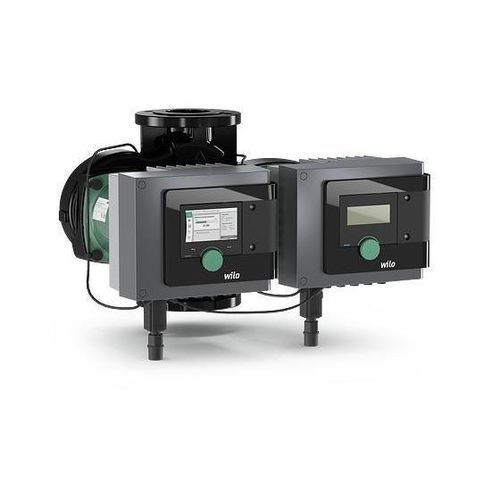

Bomba con motor encapsulado Stratos MAXO-D series

de aguacon motor brushless DCde cebado estándar

Descripción breve
La bomba inteligente para edificios comerciales con integración en sistema de gestión técnica. Mayor eficiencia, conectividad y confort: Wilo-Stratos MAXO y Wilo-Stratos MAXO-D incorporan funciones que facilitan la operación y la integración en BMS.

Tipo de producto
Circulador doble de rotor húmedo.

Ventajas principales

• Manejo intuitivo mediante Setup Guide, pantalla gráfica y tecnología del botón verde.
• Funciones de ahorro energético (p. ej. No-Flow Stop) para máxima eficiencia.
• Funciones de control inteligentes: Dynamic Adapt plus, Multi-Flow Adaptation, T-const., ΔT-const., Q constante.
• Comunicaciones modernas: Bluetooth y módulos CIF opcionales para Modbus RTU / BACnet MS/TP; gestión de varias bombas vía Wilo Net.
• Motor EC integrado con ajuste electrónico de potencia y protección total; Wilo-Connector para conexión eléctrica rápida.

Variantes de producto / Ejemplos
Ejemplos:
Stratos MAXO-D 3x3-20 145PSI | Conexión: 3" | Alimentación: 1~230-240 V, 50/60 Hz | Peso bruto aprox. 2,69 lb | Nº palé: 4 | Presión máx.: 145 psi | Ref. 2164620
Stratos MAXO-D 3x3-40 145PSI | Conexión: 3" | Alimentación: 1~230-240 V, 50/60 Hz | Peso bruto aprox. 2,78 lb | Nº palé: 4 | Presión máx.: 145 psi | Ref. 2164621
Stratos MAXO-D 3x3-52 145PSI | Conexión: 3" | Alimentación: 1~230-240 V, 50/60 Hz | Peso bruto aprox. 2,78 lb | Nº palé: 4 | Presión máx.: 145 psi | Ref. 2164622

Diseño / Construcción
Circulador inteligente sin cierre mecánico, doble cabeza, con brida circular. Motor EC con regulación electrónica de potencia, impulsor con palas tridimensionales y camisa de sellado en material compuesto de fibra de carbono. Ranura para módulos CIF opcionales.

Aplicación
Sistemas de calefacción de agua caliente, instalaciones de climatización, circuitos cerrados de refrigeración y sistemas de circulación industrial. Adecuado para radiadores, suelo radiante, enfriamiento por techo, intercambiadores y calentadores de aire.

Modos de regulación

• Velocidad constante
• Δp-c (presión diferencial constante)
• Δp-v (presión diferencial variable)
• Dynamic Adapt plus
• T-const. (regulación de temperatura constante)
• ΔT (regulación por diferencial de temperatura)
• Q constante (caudal constante)
• Multi-Flow Adaptation
• PID definido por el usuario

Funciones opcionales / Automáticas

• Q-Limit max / Q-Limit min
• No-Flow Stop (desconexión por caudal cero)
• Modo de reducción automático
• Evaluador de circuito (Δp-c con sensor externo)
• Detección de desinfección térmica (Stratos MAXO-Z)
• Pendiente Δp-v variable, arranque suave y rutinas automáticas de resolución de fallos

Ajustes manuales y funciones

• Setup Guide para selección de aplicación y ajuste de parámetros
• Entrada directa del punto nominal para Δp-v
• Indicador de estado y ajuste/reinicio del contador de energía (calor/frío)
• Función de purga, bloqueo de teclas, restauración de fábrica y juegos de parámetros
• Parametrización de entradas analógicas/digitales y salidas de relé
• Función bomba doble para dos bombas simples en funcionamiento conjunto

Entradas externas, intercambio de datos e interfaces

• 2 entradas analógicas: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA, PT1000
• 2 entradas digitales: señales libres de potencial, funciones parametrizables (Ext. OFF, Ext. MIN, Ext. MAX, MANUAL, bloqueo, conmutación calor/frío)
• Bluetooth para intercambio inalámbrico y control remoto por smartphone/tablet
• Interfaces serie vía módulos CIF opcionales: Modbus RTU, BACnet MS/TP; Wilo Net para gestión multi-bomba

Funciones de indicación y aviso

• Pantalla gráfica con indicación de consigna, altura real, caudal real, consumo de potencia/energía, temperaturas
• LEDs de estado: verde = OK, azul = comunicación, rojo = fallo, amarillo = advertencia
• Mensajes de error/aviso en texto completo con medidas correctivas; señales colectivas de fallo y marcha

Equipo / Contenido de la entrega

• Bomba
• 2 × conectores Wilo optimizados con adaptador ½ NPT
• 10 × prensaestopas M16 × 1,5
• Instrucciones de instalación y uso

Accesorios

• Bridas ciegas
• Sondas PT1000 (tubería y pozo de inmersión)
• Transductor de presión diferencial
• Módulos Wilo CIF: Modbus RTU, BACnet MS/TP

Especificaciones técnicas

• Rango de temperatura: 14 °F (-10 °C) a 230 °F (+110 °C)
• Alimentación: 1~115 V o 1~230–240 V, 50/60 Hz (según tipo)
• Tipo de protección: Tipo 2
• Conexión brida: 3"
• Presión máxima de servicio: 145 PSI
• Clase de aislamiento: F
• Materiales: carcasa en fundición gris con recubrimiento catódico, eje inoxidable, cojinete de carbono, impulsor plástico
