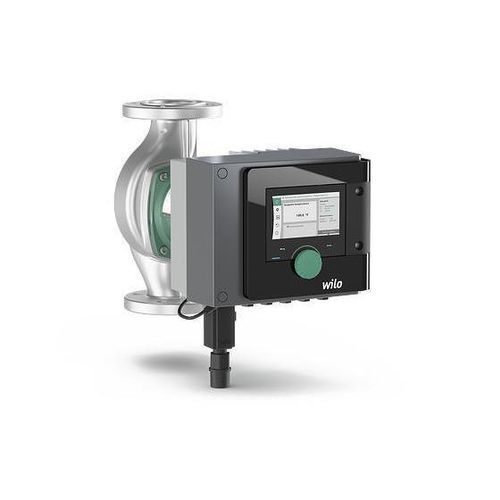

Bomba centrífuga Stratos MAXO-Z series

para agua potablecon motor brushless DCestacionaria

Résumé

La bomba inteligente de alta eficiencia
La bomba inteligente de alta eficiencia para la circulación de agua caliente sanitaria en edificios grandes con gestión técnica centralizada. La Wilo-Stratos MAXO-Z, desarrollada especialmente para aplicaciones de agua potable, combina las propiedades innovadoras de la Wilo-Stratos MAXO con una carcasa de acero inoxidable, ofreciendo un material higiénico y duradero que la diferencia de otras bombas circuladoras de agua caliente sanitaria del mercado.

Principales ventajas

• Manejo intuitivo mediante el ajuste según la aplicación con el asistente de ajuste, nueva pantalla y botón de control con tecnología de botón verde.
• Máxima higiene en agua potable y eficiencia energética gracias a la función de regulación inteligente T-const.
• Apoyo para la higiene mediante la detección de la desinfección térmica.
• Interfaces de comunicación modernas (por ejemplo, Bluetooth) para conexión a terminales móviles y comunicación entre bombas mediante Wilo Net.
• Instalación eléctrica cómoda: compartimento de bornes amplio y conector Wilo optimizado.

Variantes de producto (extracto tabla)
Denominación del producto | Conexión de tubería | Alimentación eléctrica | Peso bruto aproximado | Número por palé | Presión máxima de trabajo | Referencia
Stratos MAXO-Z 1.25x3-25 145PSI1~115/230 | 1.25" | 1~115, 230-240 V, 50/60 Hz | 0,48 lb | 8 | 145 psi | 2164623
Stratos MAXO-Z 1.25x3-35 145PSI1~115/230 | 1.25" | 1~115, 230-240 V, 50/60 Hz | 0,72 lb | 8 | 145 psi | 2164624
Stratos MAXO-Z 3x3-40 145PSI | 3" ANSI Class 125 | 1~230-240 V, 50/60 Hz | 1,41 lb | 8 | 145 psi | 2164626
Stratos-MAXO Z 2x3-35 145PSI | 2.00" | 1~230-240 V, 50/60 Hz | 0,85 lb | 8 | 145 psi | 2164625

Tipo de diseño
Bomba circuladora de rotor húmedo inteligente con unión embridada ovalada y brida redonda; motor EC con regulación electrónica de potencia integrada.

Aplicación
Todas las ejecuciones de instalaciones de recirculación de agua caliente sanitaria, sistemas de calefacción por agua caliente, instalaciones de climatización, circuitos cerrados de refrigeración y sistemas industriales de circulación.

Campos de aplicación
La bomba permite un funcionamiento con máxima eficiencia mediante el ajuste preciso del modo de regulación para cada aplicación: radiador, calefacción de suelo radiante, refrigeración de techo, etc.

Calefacción

• Radiador
• Calefacción de suelo radiante
• Calefacción de techo
• Calentador de aire
• Separador hidráulico
• Intercambiador de calor

Refrigeración

• Refrigeración de techo
• Refrigeración de suelo
• Aparato de climatización de aire
• Separador hidráulico
• Intercambiador de calor

Modos de regulación

• Velocidad constante (modo de control)
• Δp-c para presión diferencial constante
• Δp-v para presión diferencial variable
• Dynamic Adapt plus (ajuste continuo de la potencia según necesidades)
• T-const. para regulación de temperatura constante
• ΔT para regulación por diferencial de temperatura
• Constante Q para regulación de caudal constante
• Multi-Flow Adaptation: cálculo del caudal total para grupos sobrepresores
• Regulador PID definido por el usuario

Funciones opcionales

• Q-Limitmax. para limitación del caudal máximo
• Q-Limitmin. para limitación del caudal mínimo
• No-Flow Stop (desconexión por caudal cero)
• Reducción nocturna automática
• Regulación del punto más desfavorable (Δp-c con sensor externo)
• Detección de la desinfección térmica
• Pendiente variable de la curva característica de Δp-v

Ajustes manuales

• Selección de campo de aplicación mediante Setup Guide
• Ajuste de parámetros de funcionamiento
• Punto de funcionamiento nominal: introducción directa en Δp-v
• Visualización de estado
• Ajuste y restablecimiento del contador de energía (calor y refrigeración)
• Función de purga de la bomba
• Bloqueo de teclado
• Restablecimiento a fábrica o a puntos guardados
• Parametrización de entradas analógicas, binarias y salidas de relé

Funciones automáticas

• Adaptación de potencia según necesidades
• Detección de reducción nocturna
• Desconexión al reconocer caudal cero
• Arranque suave
• Rutinas automáticas de resolución de fallos (función de desbloqueo)
• Conmutación calor/refrigeración
• Protección total del motor con sistema electrónico de disparo integrado

Entradas de control externas
2 entradas analógicas

• Señales: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA, PT1000
• Aplicaciones: regulación a distancia del valor de consigna, entradas para temperatura, presión diferencial o sensor libre en PID definido por el usuario

2 entradas digitales

• Entradas libres de tensión o interruptor
• Funciones parametrizables: Ext. OFF, Ext. MIN, Ext. MAX, MANUAL (BMS OFF), bloqueo de teclado, conmutación calor/refrigeración

Interconexión y comunicaciones

• Wilo Net para la gestión de bombas dobles y comunicación entre bombas
• Interfaz Bluetooth para intercambio de datos inalámbricos y control remoto mediante smartphone/tablet
• Interfaces digitales opcionales: Modbus RTU (RS485), BACnet MS/TP (RS485) mediante módulos CIF

Funciones de indicación y aviso

• Pantalla gráfica: valor de consigna, altura de impulsión real, caudal real, consumo de potencia, consumo eléctrico, temperaturas
• Indicadores LED: funcionamiento libre de fallos (verde), comunicación de bomba (azul)
• Indicación de fallos (pantalla roja): código de fallo y descripción completa + medidas de desconexión
• Indicación de advertencias (amarillo): códigos y descripciones
• Indicaciones de proceso (azul): purga de bomba, proceso de actualización
• Indicación de comunicación BMS con resumen de parámetros BMS activos
• Contactos libres de tensión para indicación general de avería (SSM) y funcionamiento (SBM)

Equipo

• Numerosas interfaces de comunicación integradas y punto de conexión para módulo CIF opcional
• 5 prensaestopas para conexión de interfaces
• Interfaz Bluetooth
• Pantalla gráfica de alta resolución con botón verde y teclas
• Compartimento de bornes de uso sencillo
• Sensores de temperatura integrados en la carcasa
• Conexión electrónica rápida con conector Wilo optimizado, incluyendo adaptador de conexión NPT ½ para alimentación

Datos técnicos (resumen)

• Rango de temperatura (agua potable hasta 3,57 mmol/l): 0 °C a +80 °C
• Rango de temperatura (agua de calefacción): -10 °C a +110 °C
• Alimentación eléctrica: 1~115 V, 50/60 Hz (según tipo) y 1~230-240 V, 50/60 Hz
• Tipo de protección: Tipo 2
• Uniones por bridas disponibles: 1.25", 2" y 3"
• Máx. presión de trabajo: 145 PSI
• Clase de aislamiento: F
• Compatibilidad EMC según EN 61800-3

Materiales

• Carcasa: acero inoxidable
• Aislamiento térmico: polipropileno
• Rodete: plástico (material compuesto con fibra de carbono en algunas ejecuciones)
• Eje: acero inoxidable
• Cojinete: carbono

Suministro

• Bomba
• Conector Wilo optimizado con adaptador NPT ½
• 5 prensaestopas M16 x 1,5
• Juntas para unión embridada de 1,25 y 2 pulgadas
• Instrucciones de instalación y funcionamiento

Accesorios (ejemplos)

• Sonda de temperatura de superficie PT1000
• Sensor PT1000 para tubo de inmersión
• Sonda de presión diferencial
• Módulo Wilo-CIF: Modbus RTU, BACnet MS/TP

Caractéristiques / spécifications techniques

• Modelo / serie: Stratos MAXO-Z
• Presión máx. de trabajo: 145 PSI
• Conexiones: bridas 1.25", 2", 3"
• Alimentación típica: 1~115 V o 1~230-240 V, 50/60 Hz
• Rango de ajuste altura: 3–40 ft (según designación)
• Material carcasa: acero inoxidable (apto para agua potable)
• Interfaces: Bluetooth integrado, posibilidad Modbus RTU y BACnet MS/TP via módulos CIF
• Funciones higiénicas: detección de desinfección térmica
