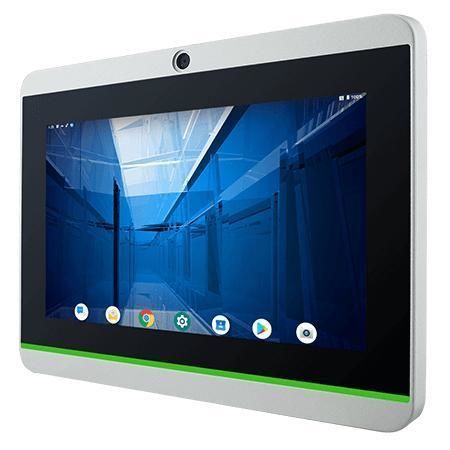

Panel PC con pantalla táctil multipuntos W07IQ3S-PCT1AC-POE

pantalla táctil capacitiva PCAP7"1024 x 600

Resumen
El Winmate W07FA3S-PCT1AC-POE es un Panel PC HMI industrial de 7 pulgadas de la serie S (NXP i.MX6) diseñado para control de máquinas, automatización y interfaces de operador. Incorpora pantalla táctil proyectada, diseño sin ventilador de bajo consumo, barra de luz LED RGB integrada y soporte de alimentación por PoE; dispone de módulos opcionales (RFID HF, cámara frontal) para control de acceso, terminales de reserva y señalización de estado.

Características principales

• Pantalla de 7" proyectada capacitiva (PCAP) multitáctil, resolución 1024 x 600
• Diseño sin ventilador y consumo ultrabajo
• Barra de luz LED RGB integrada para indicación de estado
• Compatibilidad con PoE (IEEE 802.3at, PD)
• Cámara frontal 2 MP opcional
• Lector RFID HF (13.56 MHz) opcional
• Frontal fino y estanco (IP65), apto para terminales de reserva y control de acceso

Sistema y pantalla

• Tamaño de pantalla: 7.0 inches
• Táctil / vidrio: Projected Capacitive Multi Touch Screen (PCAP)
• Resolución: 1024 x 600
• Brillo del panel: 320 nits
• Relación de contraste: 1000:1
• Ángulos de visión: 75, 75, 75, 70
• Área activa: 153.6 x 90 mm
• Procesador: NXP i.MX6 Dual Core 1.0 GHz
• Memoria: 1 GB (por defecto), 2 GB (opcional)
• Almacenamiento: eMMC 16 GB (por defecto), eMMC 32 GB (opcional)
• Sistemas operativos opcionales: Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• WLAN / Bluetooth: soporte opcional

Dimensiones y mecánica

• Dimensiones (An x Al x Pr): 189.4 x 145.4 x 39.8 mm
• Apertura (cut out): 175.5 x 131.5 mm
• Peso: 1.0 kg
• Montaje: Montaje en pared (por defecto); VESA opcional
• Carcasa: Metal housing
• Refrigeración: Diseño sin ventilador

Entorno y protección

• Humedad de funcionamiento: 10% a 90% RH, sin condensación
• Temperatura de funcionamiento: 0°C a 50°C
• Temperatura de almacenamiento: -10°C a 60°C
• Protección frontal: IP65

Certificaciones

• CE
• FCC

Conectividad y E/S

• USB: 1 x puerto consola (Mini USB), 1 x USB OTG, 1 x USB 2.0 Type-A
• Serie: 1 x RS232/422/485 (por defecto RS232)
• LAN: 1 x RJ45 con PoE (PD, IEEE 802.3at)
• Vídeo: 1 x Micro HDMI (opcional)
• Audio: 1 x altavoz
• Lector de tarjetas: 1 x ranura Micro SD
• Expansión: 1 x ranura mPCIe (para módulo Wi‑Fi half-size)
• CANBUS: 1 x CANBUS D-sub9
• Entrada de alimentación: 1 x 12V DC, terminal block 2 pines

Alimentación y accesorios

• Alimentación: 12V DC vía terminal block
• Adaptador: 12V 50W (incluido / accesorio)
• PoE: PoE PD conforme IEEE 802.3at (25 W)
• Accesorios incluidos: Adaptador 100~240V AC a DC, cable de alimentación, adaptador terminal block a 2.5Ø hembra, cable open wire con conector, tornillos VESA, CD de drivers y manual
• Accesorios opcionales: Soporte de sobremesa VESA, kit de montaje frontal en pared, kit de montaje de bracket VESA

Especificaciones técnicas

• Modelo: W07FA3S-PCT1AC-POE
• Marca: Winmate
• Pantalla: 7.0" PCAP, 1024 x 600, área activa 153.6 x 90 mm
• Brillo / Contraste / Ángulos: 320 nits / 1000:1 / 75,75,75,70
• Procesador: NXP i.MX6 Dual Core 1.0 GHz
• Memoria: 1 GB (por defecto) / 2 GB (opcional)
• Almacenamiento: eMMC 16 GB (por defecto) / 32 GB (opcional)
• Sistemas operativos: Ubuntu 18.04, Android 6.0, Debian 7.0, Linux QT (opciones)
• Interfaces: USB Mini/OTG/Type-A, RS232/422/485, RJ45 PoE, Micro HDMI (opt.), Micro SD, mPCIe, CANBUS D-sub9, Speaker
• Alimentación: 12V DC (terminal block) y PoE PD IEEE 802.3at (25 W)
• Dimensiones / Peso: 189.4 x 145.4 x 39.8 mm / 1.0 kg
• Montaje: Montaje mural (por defecto), VESA opcional
• Protección: Frontal IP65
• Opciones: Cámara frontal 2MP, RFID HF 13.56 MHz, WLAN/BT (opcionales)
• Certificaciones: CE, FCC
