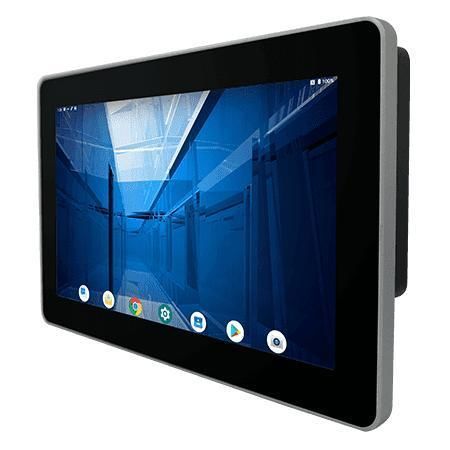

Panel PC de pantalla táctil multipunto W10IM3S-PCH2-POE

pantalla táctil capacitiva PCAP10.1"1280 x 800

Resumen
El Winmate W10IM3S-PCH2-POE es un Panel PC HMI de 10,1 pulgadas de la serie S con procesador ARM A53 quad-core (2,0 GHz). Diseñado para control de máquinas, automatización industrial e interfaces HMI de operador, ofrece diseño fanless de bajo consumo, frontal protegido IP65 y soporte de alimentación PoE (Power over Ethernet). Los módulos opcionales incluyen cámara frontal 2 MP, lector RFID HF (13,56 MHz) y conectividad inalámbrica. Soporta Android (por defecto) y distribuciones Linux opcionales.

Características principales

• Pantalla 10,1" 1280 x 800 P-CAP multitáctil
• Diseño sin ventilador y consumo de energía ultrabajo
• Soporte PoE PD (IEEE 802.3at, hasta 25 W)
• Cámara frontal 2 MP y lector HF RFID (13,56 MHz) opcionales
• Frontal con protección IP65 contra agua y polvo
• Soporta sistemas operativos Android o Linux

Detalles del producto
Pantalla

• Tamaño: 10,1 pulgadas
• Táctil / Cristal: Projected Capacitive Multi-Touch (4 puntos)
• Resolución: 1280 x 800
• Brillo: 350 nits (1000 nits opcional)
• Relación de contraste: 800:1
• Ángulos de visión: 85/85/85/85
• Área activa: 216.96 x 135.6 mm

Especificación del sistema

• Procesador: ARM A53 (Quad Core 2.0 GHz)
• Memoria: 4 GB LPDDR4
• Almacenamiento: 32 GB eMMC onboard
• Sistema operativo: Android 11 (actualizable a Android 13) por defecto; opcional: Linux Yocto 5.15.47 (QT 5.15) o Ubuntu Server 22.04
• WLAN y Bluetooth opcionales

Mecánica

• Dimensiones: 264 x 173 x 36 mm
• Corte (cut out): 250 x 159 mm
• Peso: 1,2 kg
• Montaje: Panel mount; VESA mount
• Carcasa: Marco frontal plástico con cubierta trasera metálica

Medioambiental

• Humedad de funcionamiento: 10%–90% RH, sin condensación
• Temperatura de funcionamiento: 0°C a 50°C
• Temperatura de almacenamiento: -20°C a 60°C
• Choque / Vibración: Conforme a MIL-STD-810H
• Clasificación frontal IP: IP65

Certificación

• CE
• FCC

Puertos E/S

• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Serie: 1 x RS232/422/485 (por defecto RS232)
• LAN: 1 x Gigabit LAN (10/100/1000 Mbps)
• Vídeo: 1 x salida Micro HDMI (opcional)
• Audio: 1 x Altavoz
• Ranura SD: 1 x Micro SD (máx. 32 GB)

Accesorios

• Adaptador 100~240V AC a DC
• Cable de alimentación
• Cable adaptador Terminal Block a 2.5Ø hembra
• Cable open wire con conector de bloque de terminales
• Tornillos VESA

Alimentación

• Tensión nominal: 12V DC por bornes (por defecto); opcional 9~36V
• Adaptador: 12V 50W
• PoE: PoE (PD) conforme IEEE 802.3at (25 W)

Cámara

• Cámara frontal: 2 MP (opcional)

Especificaciones técnicas

• Modelo: W10IM3S-PCH2-POE
• Pantalla: 10,1" 1280 x 800 P-CAP, 350 nits (1000 nits opcional)
• Procesador: ARM A53 (Quad Core 2.0 GHz)
• Memoria: 4 GB LPDDR4
• Almacenamiento: 32 GB eMMC onboard
• SO: Android 11 por defecto (actualizable a Android 13); opciones Linux Yocto o Ubuntu Server
• Red: 1 x Gigabit LAN; PoE PD IEEE 802.3at (25 W)
• Módulos opcionales: Micro HDMI, RFID HF 13.56 MHz, cámara frontal 2 MP, WLAN, Bluetooth
• Protección frontal: IP65
• Dimensiones / Peso: 264 x 173 x 36 mm / 1,2 kg
• Montaje: Panel / VESA
• Temperatura / Humedad: 0°C a 50°C; 10%–90% RH sin condensación
• Choque / Vibración: Conforme MIL-STD-810H
• Certificaciones: CE, FCC
