Comprobador antirrobo UHV-H100B

de alta tensiónde continuidadde impedancia de bucle

Descripción general

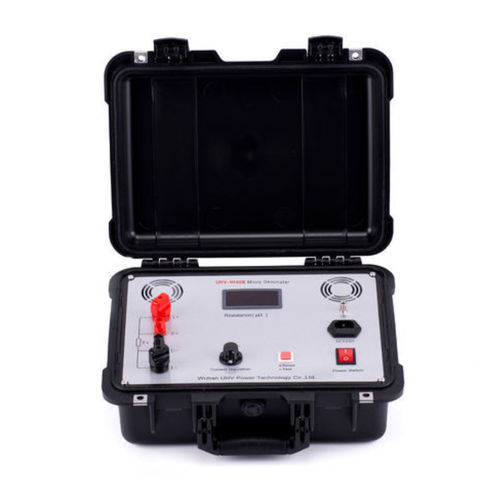

El probador de resistencia de bucle de contacto UHV-H100B combina una fuente de alimentación conmutada de alta frecuencia y circuitos de medición digitales para medir directamente la resistencia de circuito de equipos de conmutación y control. Soporta corrientes de ensayo recomendadas de 100 A y 200 A CC y muestra los resultados numéricamente, proporcionando mediciones precisas y estables para mantenimiento de campo y pruebas en fábrica de equipos de alta tensión.

Parámetros técnicos

• Rango de medida: 1–1999 μΩ
• Resolución: 1 μΩ
• Corriente de ensayo: salida fija DC 100 A (admite mediciones a 100 A y 200 A CC según normas nacionales)
• Precisión de medida: 0,5% ± 1 dígito
• Modo de operación: continuidad
• Pantalla: visualizador digital de 3,5 dígitos
• Alimentación: AC 220 V ±10%, 50 Hz
• Entorno de trabajo: −10 ℃ a 40 ℃; humedad ≤ 80% HR

Precauciones

• Leer atentamente el manual de instrucciones antes de usar el equipo.
• Seguir el método de conexión indicado en el manual al conectar las sondas.
• No medir la resistencia en circuitos en tensión.
• Asegurar una conexión a tierra fiable durante el uso.
• No sustituir conductores de corriente ni piezas internas sin autorización.
• Almacenar en un lugar ventilado, seco, fresco y limpio; evitar humedad y gases corrosivos.

Conocimientos básicos sobre la resistencia de contacto

• Definición: la resistencia de contacto es la resistencia adicional que aparece entre un contacto fijo y uno móvil.
• Componentes: consta de resistencia de constricción y resistencia de superficie de las partes de contacto.
• Causas de resistencia de contacto defectuosa: quemado de contactos tras cortar grandes corrientes de cortocircuito; ajuste mecánico inadecuado o fijación inestable que altera carrera, presión o área de contacto; oxidación por largos periodos de inactividad; deformación de muelles reduciendo presión; desgaste mecánico; corrosión o residuos en interruptores de aceite.
• Factores que influyen: propiedades del material (resistividad, dureza, propiedades químicas y mecánicas), forma de contacto (punto/linea/superficie), estado superficial (presencia de películas de óxido), presión de contacto y rugosidad.

Aplicaciones

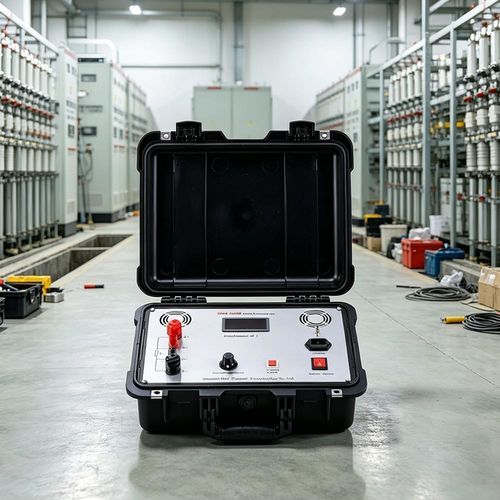

• Mantenimiento in situ de equipos de conmutación de alta tensión, pruebas de resistencia en fábrica de conmutadores y controles por parte de compañías y servicios eléctricos.
