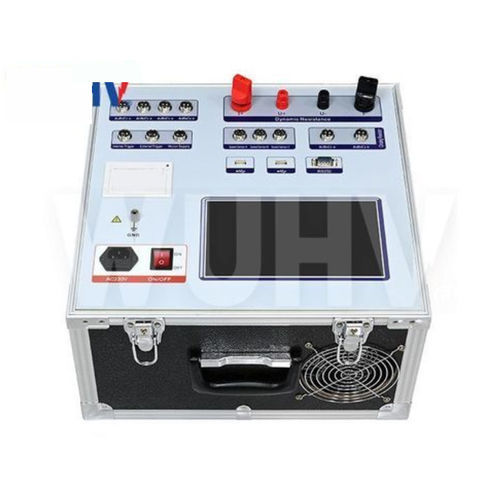

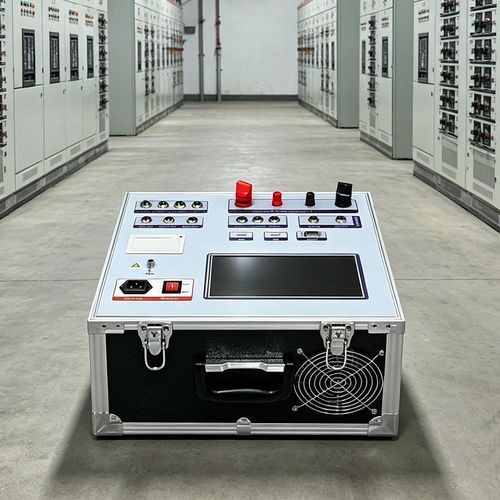

Comprobador para disyuntor UHV-412

de funcionamientode alta tensiónde vibraciones

Resumen del producto
El UHV-412 realiza ensayos mecánicos y eléctricos precisos en interruptores de alta tensión (aceite mínimo, aceite, vacío, SF6) para distintos niveles de tensión. Conforme a GB1984-2014 y DL/T846.3-2017, proporciona mediciones de tiempo, resistencia y resistencia dinámica necesarias para puesta en servicio, mantenimiento y diagnóstico en subestaciones.

Parámetros técnicos
Medición de tiempo: 12 canales para eventos de apertura/cierre; múltiples rangos con resolución hasta 0,01 ms (01–99 ms / 1–999 ms / 1000–9999 ms / 10000–200000 ms). Disparo interno 1 ms–200000 ms; disparo externo 0,01 ms–200 s. Precisión dentro de 1000 ms: 0,05 % ± 0,1 ms.
Resistencia de cierre: 30 Ω–10 kΩ, resolución 0,1 Ω, exactitud ≤1 % ± 2 dígitos.
Resistencia dinámica: salida de corriente hasta 200 A, rango 0–50 mΩ, exactitud ≤0,5 % ± 0,5 µΩ.
Medición de velocidad: sensor lineal (0,01–25,00 m/s), sensor angular 345° (0,01–25,00 m/s), sensor láser opcional (0,01–15,00 m/s); precisión típica 0,05 % ± 0,1 ms.
Medición de carrera: sensor lineal 0–50 mm (res. 0,1 mm), rotación equivalente 0–1000 mm (res. 0,08°), sensor de aceleración 0–300 mm (res. 0,1 mm); precisión ±(1%L + 0,2) mm.
Corriente/resistencia de bobina: corriente máxima 20 A (res. 0,01 A, precisión ±5 %); resistencia de bobina 0–2000 Ω (res. 0,01 Ω, precisión ±5 %).
Alimentación y disparadores: entrada AC 220 V ±10 %, salida DC DC6–270 V regulable (picos cortos: DC24 V ≤15 A, DC220 V ≤20 A); disparador externo AC/DC 10–300 V, corriente ≤120 A.
Prueba de interruptor de aislamiento: salida ajustable DC6–270 V; tiempo de salida 0,01–20 s; captura máxima de señal de ruptura 200 s; mide tiempos de cierre/apertura, diferencias trifásicas, rebote y frecuencia.
Ambiente & dimensiones: equipo 400 × 380 × 285 mm; temperatura de funcionamiento -20 °C a +50 °C; humedad relativa ≤90 %.

Características del producto

• Medición sincronizada de 12 canales para captura completa de eventos de apertura/cierre
• Capacidad de prueba de resistencia dinámica de 200 A para diagnóstico de contactos in situ
• Fuente DC integrada y regulable (DC6–270 V) con salida de alta corriente en cortos periodos
• Compatibilidad con múltiples sensores (lineal, rotación, angular, aceleración, láser opcional) y diseño de conexión rápida
• Impresora térmica integrada para informes de campo e interfaces USB/opcionales RS232/WiFi para exportación
• Almacenamiento hasta 30 000 pruebas con marca temporal y memoria ampliable
• Diseño apto para subestaciones con protección anti-interferencias hasta 500 kV

Especificaciones técnicas

• Modelo: UHV-412
• Normas: GB1984-2014, DL/T846.3-2017
• Canales de tiempo: 12; resolución 0,01 ms–1 ms según rango; precisión dentro de 1000 ms: 0,05 % ± 0,1 ms
• Resistencia de cierre: 30 Ω–10 kΩ, resolución 0,1 Ω
• Resistencia dinámica: 0–50 mΩ con salida hasta 200 A
• Sensores de velocidad: lineal 0,01–25,00 m/s; angular 0,01–25,00 m/s; láser opcional 0,01–15,00 m/s
• Sensores de carrera: lineal 0–50 mm (0,1 mm); rotación 0–1000 mm equiv. (0,08°); aceleración 0–300 mm (0,1 mm)
• Corriente/resistencia bobina: hasta 20 A / 0–2000 Ω
• Alimentación: AC220 V ±10 %; salida DC DC6–270 V regulable
• Disparo externo: AC/DC10–300 V; corriente ≤120 A
• Dimensiones & ambiente: 400×380×285 mm; -20 °C a +50 °C; HR ≤90 %
