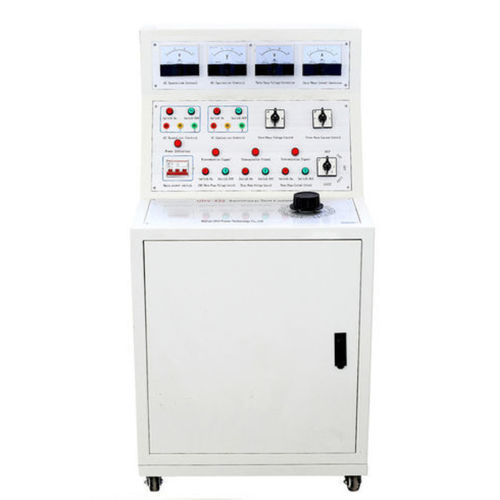

Banco de ensayo de potencia UHV-430

de corrientede tensióneléctrico

Descripción
El banco de pruebas UHV-430 está diseñado para fabricantes de aparamenta de alta tensión (AT) y baja tensión (BT) para realizar pruebas de puesta en tensión y pruebas funcionales en fábrica. El banco proporciona múltiples salidas AC y DC integradas para simular condiciones de operación, verificar protecciones y controles, y agilizar las inspecciones previas a la entrega.

Detalles del producto

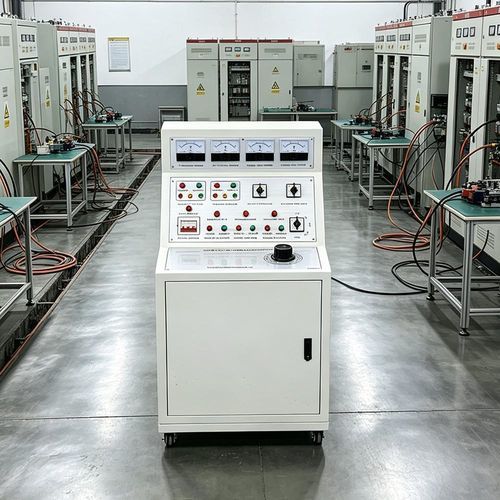

El banco incorpora salidas AC/DC fijas y regulables, así como bornes y enchufes para cableado directo a los paneles. En la ficha se incluyen imágenes y un vídeo de demostración que muestran montajes y conexiones típicas.

Parámetros técnicos (tabla)
Fuente de alimentación: Trifásica de cuatro hilos AC 380 V
Tensión y corriente de salida:
- Salida trifásica AC 100 V (valor fijo) — 1 grupo
- Salida trifásica AC 0–10 A (100 V, valor ajustable) — 1 grupo
- Salida de tensión AC 0–400 V (a 220 V, corriente < 10 A) — 1 grupo
- Salida de tensión de funcionamiento DC 0–260 V — 1 grupo
- Salida monofásica AC 220 V (valor fijo, enchufe) — 2 grupos
- Salida trifásica AC 380 V (valor fijo, terminal) — 1 grupo
- Tensiones CC fijas: 24 V, 36 V, 110 V, 220 V — 1 grupo
Tamaño: 550×750×800 mm
Peso: 45 kg

Apodo
Banco de pruebas de aparamenta, Banco de prueba, Probador de aparamenta

Características

• Integra varias fuentes de alimentación AC y DC para pruebas de puesta en tensión y funcionales AT/BT.
• Puntos de conexión directos (enchufes y bornes) para un cableado y verificación rápidos de los cuadros.
• Diseño de huella compacta adecuado para líneas de prueba en fábrica.

Características / especificaciones técnicas

• Modelo: UHV-430
• Alimentación: Trifásica de cuatro hilos AC 380 V
• Salidas principales: AC 100 V trifásica (fija) / AC 0–10 A trifásica (100 V, ajustable) / AC 0–400 V / DC 0–260 V
• Salidas adicionales: AC 220 V monofásica (enchufes, 2 grupos) / AC 380 V trifásica (terminales, 1 grupo) / Tensiones DC fijas 24 V, 36 V, 110 V, 220 V
• Dimensiones (A×F×H): 550 × 750 × 800 mm
• Peso: 45 kg
