Product Introduction

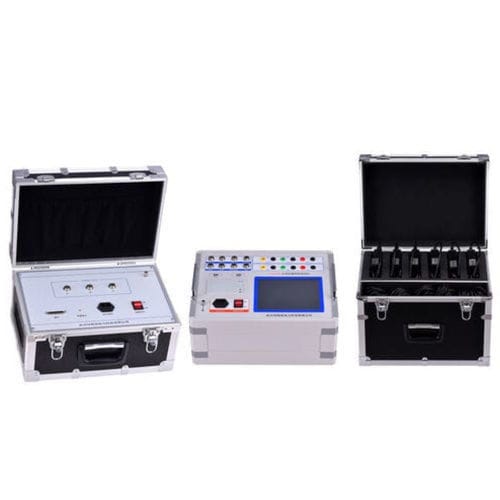

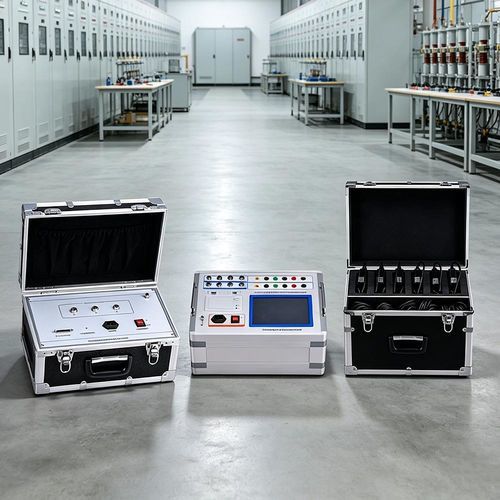

El UHV-406, analizador de interruptores con doble puesta a tierra, realiza mediciones precisas de las características mecánicas de interruptores de alta tensión (aceite mínimo, aceite en masa, vacío, SF6) en todos los niveles de tensión. Captura parámetros de tiempo, velocidad, recorrido y bobina para evaluación de estado, análisis dinámico y diagnóstico de fallos en subestaciones y en campo.

Parámetros técnicos

• Medición de tiempo: admite 12 tiempos naturales de conmutación; mide diferencias de fase apertura/cierre y conteo de rebotes. Rangos: 1 ms–99 ms (0,01 ms); 1 ms–999 ms (0,01 ms disparador interno); 1000 ms–9999 ms (0,1 ms); 10000 ms–200000 ms (1 ms). Disparador externo: 0,01 ms–200 s. Precisión (≤1000 ms): 0,05% ± 0,1 ms.
• Medición de velocidad: velocidad instantánea de separación/cierre y velocidad media sobre segmentos de carrera o ángulo. Rangos por sensor: sensor 0,1 mm 0,01–20,00 m/s; sensor angular 345° 0,01–20,00 m/s; sensor láser 0,01–15,00 m/s.
• Medición de recorrido: carrera del contacto móvil, distancia de apertura, sobre-recorrido, sobreimpulso/rebote. Rangos: sensor lineal 0–50 mm (resolución 0,1 mm); sensor rotativo 0–1000 mm (resolución 0,08°) con sector inválido ~15° y área efectiva de instalación ~160–200°; sensor de aceleración 0–300 mm (resolución 0,1 mm).
• Corriente de bobina: máx. 20 A, resolución 0,01 A. Resistencia de bobina: 0–2000 Ω, resolución 0,01 Ω.
• Alimentación: equipo AC 220 V ±10%, 50 Hz ±10%. Salida DC: DC 6–270 V ajustable; salidas de corta duración DC 24 V ≤15 A, DC 220 V ≤20 A.
• Disparador externo: AC/DC 10–300 V, corriente ≤120 A.
• Funciones de interruptor de aislamiento: salida DC ajustable 6–270 V; tiempo de salida configurable 0,01–20 s; adquisición máxima de señal de fractura 200 s; mide tiempos de cierre/apertura, diferencias trifásicas, tiempo y número de rebotes.
• Entorno y dimensiones: chasis 400 × 263 × 175 mm; temperatura de trabajo −20°C a +50°C; humedad relativa ≤ 90%.

Características del producto

• Pantalla táctil a color de 8,4 pulgadas legible a la luz solar con sistema operativo integrado e interfaz estilo Windows para uso en campo.
• Impresora térmica de alta velocidad integrada para generación de informes en sitio.
• Fuente de alimentación DC integrada y ajustable (DC 20–265 V / 20 A) para suministro de bobinas sin fuentes externas.
• Kit de sensores completo: sensores lineales, rotativos y universales con soportes de conexión rápida para instalación sin herramientas.
• Compatibilidad con interruptores SF6, GIS, interruptores de vacío y de aceite (tipos nacionales e internacionales).
• Captura en un ciclo de todos los datos de medida y formas de onda para reducir el tiempo de prueba en campo.
• Almacenamiento de 30 000 registros (ampliable mediante tarjeta de memoria) y RTC integrado para sellado temporal.
• Interfaz USB para exportación directa de datos y análisis en PC.
• Medición multicanal: prueba simultánea de 12 rupturas de contacto, 6 resistencias de cierre, 3 contactos de grafito y 3 terminales de doble puesta a tierra.
• Análisis avanzados: generación de curva envolvente (2–10 operaciones) y diagnóstico de frecuencia de vibración para evaluación mecánica.
• Diseño anti-interferencias de grado subestación hasta 800 kV.

Especificaciones

• Modelo: UHV-406
• Funciones principales: medida de tiempos de conmutación, velocidad, recorrido, características de rebote, corriente y resistencia de bobina, disparador externo y pruebas de aislamiento.
• Rangos de tiempo: 1 ms–200000 ms (múltiples rangos con resoluciones 0,01/0,1/1 ms).
• Rangos de velocidad: hasta 20,00 m/s según sensor; láser hasta 15,00 m/s.
• Rangos de recorrido: lineal 0–50 mm (0,1 mm); rotativo 0–1000 mm (0,08°).
• Corriente / resistencia de bobina: hasta 20 A (0,01 A); 0–2000 Ω (0,01 Ω).
• Alimentación: AC 220 V ±10%, 50 Hz ±10%; salida DC 6–270 V ajustable.
• Almacenamiento: 30 000 registros, ampliable mediante tarjeta de memoria.
