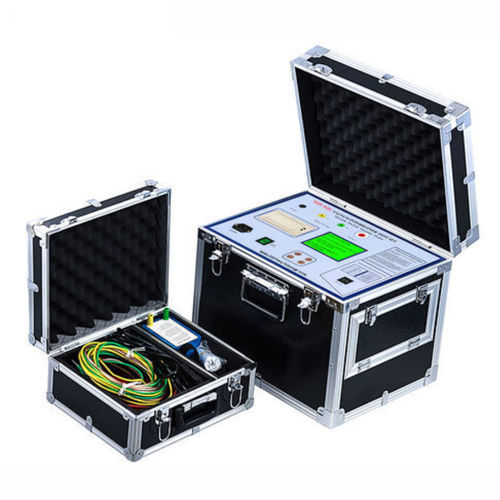

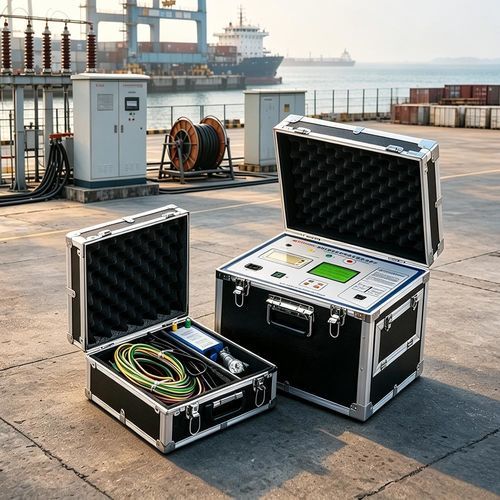

Aparato de pruebas de vacío UHV-420

de tensiónautomáticode red eléctrica

Descripción
El conjunto de prueba UHV-420 es un instrumento de medición cuantitativa para determinar el grado de vacío en interruptores de vacío in situ. Utiliza una bobina de excitación que permite mediciones sin desmontaje, indicado para detección preventiva y pruebas de mantenimiento.

Detalles del producto
Objeto de detección: Varios tipos de tubos de interruptor de vacío
Método de detección: Bobina de excitación de nuevo diseño para medición sin desmontaje
Ámbito de aplicación: Instrumento multifunción para diferentes tipos de interruptores de vacío
Rango de medición: 10^-5 ～ 10^-1 Pa
Precisión de medición: ±10% en los intervalos indicados (10^-5–10^-4, 10^-4–10^-3, 10^-3–10^-2, 10^-2–10^-1 Pa)
Voltaje de campo magnético: 1700 V
Campo eléctrico pulsado de alto voltaje: 30 kV
Separación de apertura del tubo durante la prueba: distancia de uso normal
Entorno de uso: -20℃ a 40℃
Peso neto: 24 kg
Dimensiones (A×P×H): 410 × 320 × 370 mm
Muestreador: Bobina magnetrón

Nombres alternativos

• Probador de interruptor de vacío
• Probador de grado de vacío
• Conjunto de prueba de interruptor de vacío

Características

• Medición cuantitativa del grado de vacío en la cámara de extinción de arco de diversos interruptores de vacío.
• Medición in situ sin necesidad de desmontar el interruptor gracias a la bobina de excitación.
• Resultados de prueba precisos y fiables adecuados para mantenimiento preventivo.
• Operación sencilla y práctica para técnicos de campo.
• Los datos de prueba se pueden guardar, imprimir y revisar.
• Aplicable a energía, acero, petroquímica, textil, carbón, ferrocarril y otros sectores.
• Instrumento de peso moderado (24 kg) y fácil de transportar.

Características / especificaciones técnicas

• Modelo: UHV-420
• Objeto de detección: Varios tipos de tubos de interruptor de vacío
• Método de detección: Bobina de excitación para medición sin desmontaje
• Rango de medición: 10^-5 ～ 10^-1 Pa
• Precisión de medición: ≈ ±10% en los subrangos indicados
• Voltaje de campo magnético: 1700 V
• Campo eléctrico pulsado: 30 kV
• Temperatura de funcionamiento: -20℃ a 40℃
• Peso neto: 24 kg
• Dimensiones (A×P×H): 410 × 320 × 370 mm
• Muestreador: Bobina magnetrón
