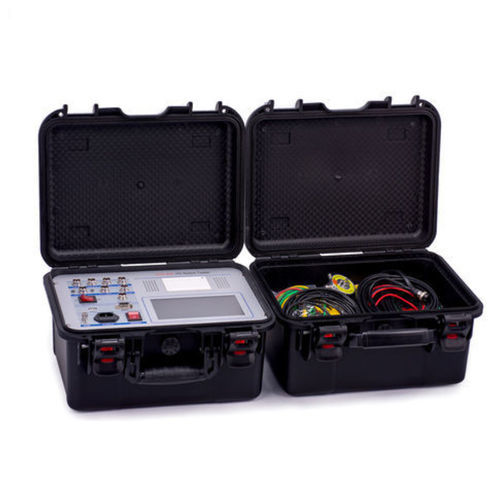

Analizador para disyuntor UHV-408

resistencia eléctricade tensiónde velocidad

Presentación
El UHV-408 es un analizador portátil para ensayos dinámicos de disyuntores de alta tensión. Mide las características dinámicas mecánicas en distintas tecnologías y niveles de tensión (aceite, vacío, SF6, GIS) y admite adquisición simultánea en hasta 12 canales de contacto, ofreciendo mediciones de tiempo, recorrido, velocidad, corriente de bobina y resistencia con captura de forma de onda.

Parámetros técnicos
Medida de tiempo: disparo interno/externo, 1 ms–10000 ms, resolución hasta 0,01 ms; exactitud ≤200 ms: 0,05% ± 0,1 ms.
Medida de velocidad: sensores lineales y angulares; rango lineal 0,01–20,00 m/s (sensor 0,1 mm); encoder 345° con resolución 0,01°.
Medida de recorrido: sensor lineal estándar 0–50 mm (resolución 0,1 mm); sensores opcionales 100–1000 mm; rango del encoder 0–1000 mm.
Corriente/resistencia: corriente máx. 30 A (resolución 0,01 A); resistencia de bobina hasta 1000 Ω (resolución 0,01 Ω).
Alimentación: AC 220 V ±10%, 50 Hz ±10%; salida DC ajustable 20–270 V, corto tiempo DC220V ≤ 20 A, potencia 4400 W.
Trigger externo: AC/DC 10–300 V, corriente ≤ 120 A.
Entorno de trabajo: -20 °C a +50 °C; humedad relativa ≤ 90%.

Características

• Compatible con interruptores SF6, conjuntos GIS, disyuntores al vacío, disyuntores de aceite, contactores de vacío y disyuntores especiales; admite la medición de hasta 12 puntos de contacto metálico (6 principales + 6 auxiliares) con registro de formas de onda.
• Pantalla a color de 7 pulgadas legible a la luz del sol, interfaz por menús y operación de prueba rápida; interfaz bilingüe (chino/inglés); visualización simultánea del estado de 12 canales, tiempo, recorrido, velocidad y formas de onda con análisis de velocidad media por segmento.
• Suministro DC integrado (no requiere fuente secundaria externa) ajustable 20–270 V con protección contra cortocircuitos y alarma acústica; diseño de doble circuito para redundancia y continuidad de pruebas en caso de fallo de un circuito de control.
• Sensores lineales y giratorios con junta multifuncional para montaje rápido; longitudes de sensor lineal configurables en campo de 30 a 1000 mm sin retorno a fábrica.
• Almacenamiento para 100 registros de prueba con reloj en tiempo real; interfaces USB (U-disk) y RS232 para exportación de datos y conexión a PC; opción de operación en línea RS232 e impresora térmica integrada de alta velocidad.
• Diseño interno anti-interferencias adecuado para operación fiable en subestaciones de 500 kV.

Notas adicionales
Fabricado en China. El UHV-408 está pensado para uso profesional en mantenimiento, puesta en servicio y pruebas de aceptación de disyuntores de alta tensión.

Especificaciones

• Modelo: UHV-408
• Rango de tiempo: 1 ms–10000 ms; resolución 0,01 ms (≤999 ms)
• Velocidad: 0,01–20,00 m/s (sensor lineal); encoder 345° / 0,01°
• Recorrido: 0–50 mm (estándar), opcional 100–1000 mm; resolución 0,1 mm
• Corriente/resistencia: máx. 30 A (0,01 A); resistencia hasta 1000 Ω (0,01 Ω)
• Salida DC: 20–270 V ajustable; DC220V ≤ 20 A (corto tiempo); potencia 4400 W
• Trigger externo: AC/DC 10–300 V, corriente ≤ 120 A
• Pantalla: 7 pulgadas color, legible al sol
• Almacenamiento: 100 grupos de pruebas; RTC
• Dimensiones: 360 × 260 × 170 mm
• Temperatura de funcionamiento: -20 °C a +50 °C; humedad relativa ≤ 90%
