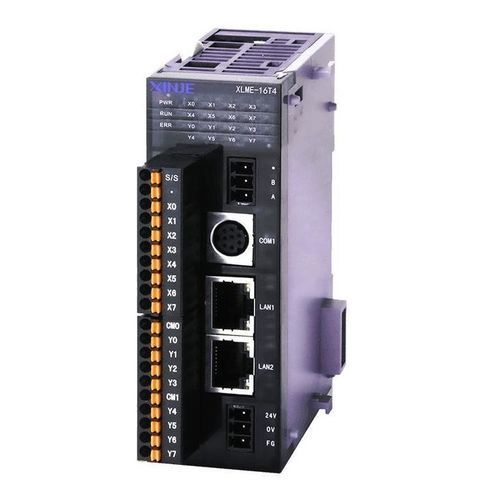

Autómata programable por red Ethernet XLME series

con formato de tarjetacon E/S integradascon tarjetas de E S extensibles

Descripción general
La serie XLME es un controlador Ethernet para movimiento, diseñado para automatización industrial que requiere procesamiento de alta velocidad y salidas de impulsos multi‑canal. Ofrece ejecución de instrucciones más rápida y mayor espacio de recursos internos frente a la serie XDM, y admite módulos de expansión izquierda/derecha para escalabilidad de E/S y arquitecturas de movimiento.

Funciones principales

• Capacidad de programa: 1 MB
• Velocidad de procesamiento: instrucción básica 0,01–0,03 µs (≈2–3× serie XDM)
• E/S máximas: hasta 576 puntos
• Soporte de control secuencial de E/S
• Admite módulos de expansión derecha e izquierda para escalabilidad

Control de movimiento

• Interpolación lineal e interpolación de arco para coordinación multi‑eje
• Función de seguimiento para aplicaciones de cames y perfiles
• Hasta 4–10 salidas de impulsos a 100 kHz
• Conteo de alta velocidad: 4–10 canales (máx. 80 kHz fase única; máx. 50 kHz fase AB)

Comunicaciones

• Puertos serie RS232 y RS485
• 2 × puertos RJ45 para comunicación Ethernet
• Soporta protocolos Ethernet e integración con fieldbus X‑NET

Aplicaciones típicas

• Sistemas de movimiento multi‑eje (embalaje, indexado CNC, etiquetado)
• Líneas de montaje y manipulación automatizadas que requieren sincronización de impulsos precisa
• Máquinas industriales que precisan E/S escalables y conectividad fieldbus

Especificaciones técnicas

• Nombre de la serie: XLME series
• Capacidad de programa: 1 MB
• Velocidad de procesamiento: aprox. 2–3× serie XDM (instrucción básica 0,01–0,03 µs)
• Espacio de recursos interno: 1M
• E/S máximas: 576 puntos
• Soporte de control secuencial de E/S
• Funciones de movimiento: interpolación lineal, interpolación de arco, función de seguimiento
• Salidas de alta velocidad: 4–10 canales, 100 kHz
• Conteo de alta velocidad: 4–10 canales (máx. 80 kHz fase única; máx. 50 kHz fase AB)
• Puertos de comunicación: RS232, RS485, 2 × RJ45
• Soporta comunicación Ethernet y fieldbus X‑NET
• Admite módulos de expansión derecha e izquierda
• Soporta hasta 10 canales de salida de impulsos
