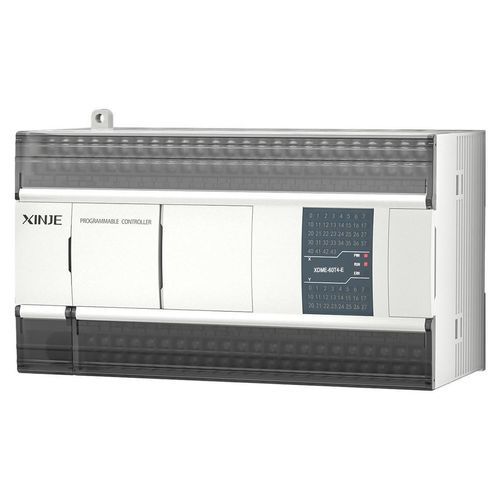

Controlador Ethernet XDME series

Descripción general
Además de todas las funciones de la serie XDM, la serie XDME ofrece una velocidad de procesamiento 2–3× mayor, mayor espacio de recursos internos y admite la conexión de módulo de expansión derecho, placa BD y módulo de expansión izquierdo ED.

Funciones básicas y configuraciones

• Capacidad de programa: 1 MB
• Tiempo de ejecución de instrucción básica: 0.01~0.03 µs
• Puntos máximos de E/S: 572
• Control secuencial de E/S soportado

Control de movimiento

• Interpolación lineal e interpolación de arco
• Función de seguimiento

Entradas y salidas de alta velocidad

• Salidas de pulsos: 4~10 canales a 100 kHz
• Conteo de alta velocidad: 4~10 canales (fase simple hasta 80 kHz, fase AB hasta 50 kHz)

Función de comunicación

• RS232, RS485, RJ45
• Comunicación Ethernet
• Bus de campo X-NET

Especificaciones técnicas

• Capacidad de programa: 1 MB
• Instrucción básica: 0.01~0.03 µs
• Puntos máximos de E/S: 572
• Control secuencial de E/S soportado
• Control de movimiento: interpolación lineal, interpolación de arco, seguimiento
• Salidas de pulsos de alta velocidad: 4~10 canales a 100 kHz
• Conteo de alta velocidad: 4~10 canales (fase simple hasta 80 kHz, fase AB hasta 50 kHz)
• Puertos de comunicación: RS232, RS485, RJ45; soporta Ethernet y bus de campo X-NET
