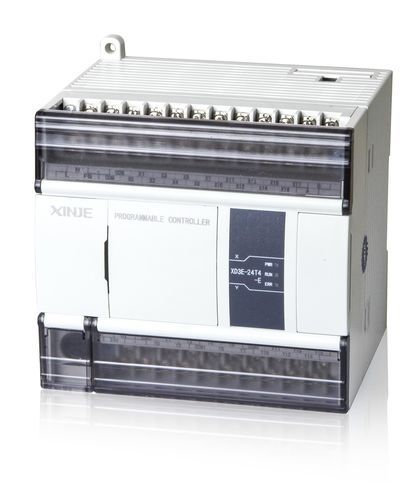

Autómata programable compacto XD3 series

con E/S integradascon tarjetas de E S extensiblessalida de impulsos

Descripción del producto
El controlador estándar de la serie XD3 proporciona funciones de control completas para automatización industrial. Además del procesamiento básico de programas y datos de E/S, incorpora salida de pulsos, conteo de alta velocidad, modulación por ancho de pulso (PWM) y medición de frecuencia. El controlador admite módulos de expansión izquierdo ED, módulos de expansión BD (no se admiten módulos de 16 puntos) y módulos de expansión en el lado derecho para ampliar E/S y funciones.

Características clave

• Funciones básicas y configuraciones: Capacidad de programa 256KB; Tiempo de ejecución de instrucción básica 0,02 ~ 0,05 µs; Máximo E/S 380 puntos; Control secuencial de E/S.
• Entradas y salidas de alta velocidad: 2~4 canales de salidas de pulsos hasta 100 kHz (nota: para XD3-24T4/32T4 la frecuencia máxima de salida de pulsos de Y2 y Y3 está limitada a 20 kHz); 3 canales de conteo de alta velocidad (máx. 80K en fase simple; máx. 50K en fase AB).
• Comunicación: RS232, RS485; Bus de campo X-NET.
• USB: Descarga USB de alta velocidad (hasta 12 Mbps).

Capacidades relacionadas

• Admite módulos de expansión izquierdo ED.
• Admite módulos de expansión BD (nota: no se admiten módulos de 16 puntos).
• Admite módulos de expansión en el lado derecho para ampliar E/S y funciones.

Especificaciones técnicas

• Serie: XD3 series standard controller
• Capacidad de programa: 256KB
• Tiempo de ejecución de instrucción básica: 0,02 ~ 0,05 µs
• Puntos máximos E/S: 380 puntos
• Modo de control E/S: Control secuencial
• Salidas de pulsos: 2~4 canales hasta 100 kHz (nota: Y2 y Y3 para XD3-24T4/32T4 limitadas a 20 kHz)
• Conteo de alta velocidad: 3 canales (máx. 80K fase simple; máx. 50K fase AB)
• Puertos de comunicación: RS232, RS485
• Bus de campo: X-NET
• USB: Descarga de alta velocidad hasta 12 Mbps
• Expansión: Expansión izquierda ED, expansión BD (módulos de 16 puntos no compatibles), módulos de expansión lado derecho
