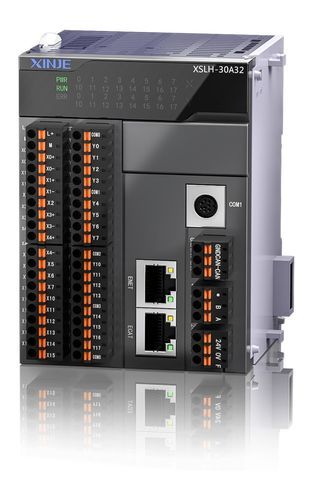

Controlador de movimiento PLCopen XSLH series

32 ejesEtherCATEthernet

Descripción del producto
Compatible con las especificaciones de programación PLCopen, puede hacer referencia a numerosas bibliotecas funcionales estándar y desarrollar bloques funcionales e instrucciones propietarias. Soporta control de movimiento EtherCAT, E/S remotas EtherCAT y comunicación Ethernet. Dispone de leva electrónica de 32 canales y función de descarga en línea.

Características clave

• Diseño en formato tarjeta con núcleo de alto rendimiento
• Compatibilidad con PLCopen y amplias bibliotecas funcionales
• Leva electrónica de 32 canales y capacidad de descarga en línea
• Soporta control de movimiento EtherCAT y E/S remotas EtherCAT
• Soporte de comunicación Ethernet

Escalabilidad y expansión

• Escalabilidad local: puede ampliarse hasta 16 módulos de expansión a la derecha
• Soporta múltiples tipos de expansión incluyendo E/S, analógico, control de temperatura, etc., para satisfacer necesidades de control multidimensionales

Plataforma y soporte de programación

• Compatible con la plataforma CODESYS
• Herramienta de programación PLC potente
• Compatible con la norma IEC 61131-3
• Bibliotecas industriales variadas y posibilidad de desarrollar bibliotecas personalizadas
• Proporciona interfaz de datos para dispositivos HMI para comunicación con clientes y sistemas de control de terceros
• Soporta OPC UA para transmisión de datos multiplataforma y escenarios de Industria 4.0

Funciones de comunicación

• Comunicación CANopen estable: capas física y de enlace de datos fiables, compatible e interoperable (adecuado para las industrias automotriz y AGV)
• Comunicación Ethernet: puerto RJ45 estándar para comunicación más rápida
• Soporta múltiples protocolos de red: Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP y comunicación Tag
• Topología de red flexible: soporta cableado lineal y en estrella

Capacidades de control EtherCAT

• Soporta hasta 32 nodos de bus EtherCAT, interoperable con diversos dispositivos del protocolo EtherCAT
• Soporta funciones de interpolación multi-línea, arco y espiral para plataformas de interpolación multi-eje
• Sistema de leva electrónica para sustituir las levas mecánicas, ofreciendo mayor precisión y flexibilidad (empleado en tapadoras, máquinas de embalaje tipo almohada, máquinas de moldeo por soplado, etc.)

Productos relacionados

• Controlador inteligente industrial serie XSA
• Controlador pequeño serie XSDH
• Controlador blade serie XSF5

Especificaciones técnicas

• Serie: XSLH series slim controller
• Estándares de programación: PLCopen, IEC 61131-3 (vía CODESYS)
• Control de movimiento: soporte para EtherCAT motion control
• Nodos EtherCAT: hasta 32 nodos de bus soportados
• Leva electrónica: soporte para 32 canales
• Expansión: hasta 16 módulos de expansión a la derecha (E/S, analógico, control de temperatura, etc.)
• Comunicación: EtherCAT, Ethernet (RJ45), CANopen, Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP, comunicación Tag
• Interfaz HMI: proporciona interfaz de datos para comunicación de terceros
• Interpolación: funciones de interpolación multi-línea, arco y espiral
• Aplicaciones típicas: tapadoras, máquinas de embalaje tipo almohada, máquinas de moldeo por soplado
