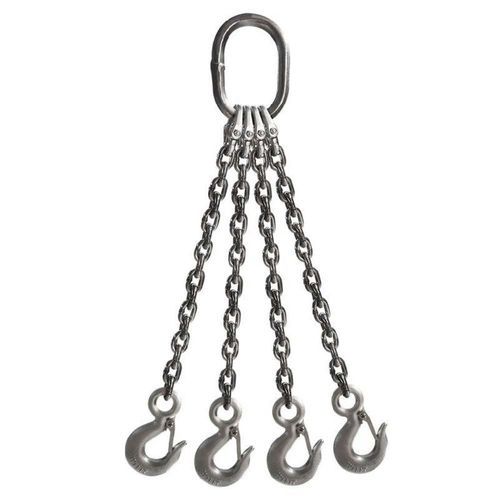

Eslinga de cadena G80

sin fin2 ramales4 ramales

Descripción del producto
La eslinga de cadena G80 en acero inoxidable se fabrica con cadena de elevación de acero inoxidable clase 80 y se ensambla con eslabones maestros, ganchos y componentes de conexión en acero inoxidable. Disponible en configuraciones de una pata, dos patas, tres patas y cuatro patas, está diseñada para aplicaciones de elevación que requieren resistencia a la corrosión y la capacidad de carga de la clase 80. Se utiliza ampliamente en entornos marítimos, offshore, procesamiento de alimentos, industria química e industrial.

Introducción
La eslinga de cadena G80 en acero inoxidable es un conjunto de elevación compuesto por cadena de acero inoxidable clase 80 y componentes de elevación compatibles. La configuración de la eslinga puede personalizarse según los requisitos de elevación, incluyendo número de patas, diámetro de la cadena, longitud efectiva y accesorios finales. En comparación con las eslingas de cadena clase 80 en acero aleado convencionales, las eslingas G80 en acero inoxidable se seleccionan para aplicaciones donde se requieren resistencia a la corrosión y limpieza superficial.

Estructura del producto

• Configuraciones disponibles: eslinga de 1 pata; eslinga de 2 patas; eslinga de 3 patas; eslinga de 4 patas
• Componentes principales: cadena de acero inoxidable clase 80; eslabón maestro; eslabón de conexión; gancho con chaveta; gancho autoblocante; dispositivo de acortamiento

Condiciones de trabajo

• No se debe exceder el límite de carga de trabajo (WLL) durante las operaciones de elevación.
• La eslinga debe seleccionarse según el peso de la carga, el diámetro de la cadena, el número de patas cargadas, el ángulo de la eslinga y el entorno de trabajo.
• Las eslingas de múltiples patas requieren una selección correcta del ángulo porque la carga en cada pata aumenta a medida que el ángulo se abre.

Entorno de aplicación

• Operaciones de elevación marítimas
• Mantenimiento offshore
• Manipulación de equipos de procesamiento de alimentos
• Aplicaciones en la industria química
• Entornos de fabricación limpios
• Elevación industrial sensible a la corrosión

Parámetro — Tabla métrica (Límite de carga de trabajo en toneladas métricas)
Diámetro (mm) | 1 pata (ton) | 2 patas 0°–45° (ton) | 2 patas 45°–60° (ton) | 3 y 4 patas 0°–45° (ton) | 3 y 4 patas 45°–60° (ton) | Eslinga continua (ton)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parámetro — Ejemplo (Límite de carga de trabajo en libras)

• Para una eslinga de cadena 1/2" : 1 pata = 12,000 lbs
• 2 patas a 60° = 20,800 lbs
• 2 patas a 45° = 17,000 lbs
• 2 patas a 30° = 12,000 lbs
• 3 y 4 patas a 60° = 31,200 lbs
• 3 y 4 patas a 45° = 25,500 lbs
• 3 y 4 patas a 30° = 18,000 lbs

Normas

• Nombre: Eslinga de cadena G80 acero inoxidable
• MOQ: 1 pieza
• Embalaje: caja + palé de acero
• Normas de fabricación: cadena de elevación en acero inoxidable clase 80 y componentes compatibles
• Normas aplicables: EN 818-2, EN 818-4, EN 1677, ISO 1834
• La eslinga ensamblada está marcada con la WLL, diámetro de cadena, información de identificación y trazabilidad del fabricante

Pruebas e inspección

• Cada eslinga se inspecciona antes de la entrega: verificación de materiales, inspección de dimensiones de la cadena, inspección de componentes, inspección de soldaduras y conexiones, prueba de carga y verificación de WLL
• Certificados de prueba y documentos de trazabilidad disponibles según los requisitos del cliente

Normas de aplicación y operación

• Diseñada para elevación de equipos marinos, mantenimiento offshore, manipulación de equipos químicos, instalación de maquinaria de procesamiento de alimentos y manipulación de materiales industriales
• No exceder la WLL marcada; evitar cargas de impacto; no utilizar componentes de cadena dañados o deformados; cargar los ganchos en la posición de asiento del gancho; controlar los ángulos en eslingas de múltiples patas según los requisitos de elevación

Normas de mantenimiento

• La inspección periódica debe incluir el desgaste de los eslabones, la deformación de la cadena, el estado de corrosión, la deformación de apertura del gancho, daños en el eslabón maestro y el estado de las marcas de identificación
• Retirar la eslinga del servicio cuando los eslabones presenten grietas o deformación permanente, el desgaste excesivo reduzca las dimensiones originales, los ganchos estén dañados o excesivamente abiertos, o los componentes no puedan mantener la capacidad nominal

Características / especificaciones técnicas

• Nombre del producto: Eslinga de cadena G80 acero inoxidable
• Modelo / Denominación: Eslinga de cadena G80 acero inoxidable
• Material: acero inoxidable clase 80 (cadena y componentes)
• Configuraciones: 1 pata, 2 patas, 3 patas, 4 patas; opción eslinga continua (infinita)
• Límite de carga de trabajo: ver tabla de parámetros (valores en toneladas métricas) y ejemplos en libras
• Normas aplicables: EN 818-2, EN 818-4, EN 1677, ISO 1834
• Marcado: WLL, diámetro de cadena, identificación y trazabilidad
• MOQ: 1 pieza; Embalaje: caja + palé de acero
• Aplicaciones típicas: marítimo, offshore, procesamiento de alimentos, químico, fabricación limpia y elevación sensible a la corrosión
