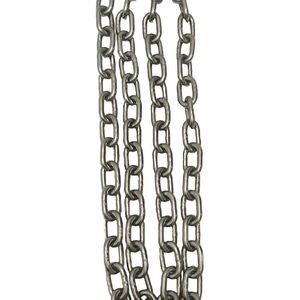

Cadena de elevación de acero inoxidable Grade 80

resistente a la corrosiónde alta resistenciapara grandes cargas

Resumen del producto
La cadena de izado de acero inoxidable Grado 80 TOPONE aporta alta capacidad de carga y resistencia a la corrosión para aplicaciones industriales exigentes. Cadena de eslabón corto, soldada eléctricamente, disponible en diámetros 5–13 mm con CMU monopata de 0,80–5,30 t. Acabado arenado que no requiere recubrimiento.

Introducción
La cadena inoxidable Grado 80 ofrece mayor capacidad de izado que la Grado 60 de dimensiones similares, permitiendo elegir diámetros menores para reducir el peso de la eslinga y mejorar la maniobrabilidad en espacios confinados. Fabricada con aleaciones inoxidables de alta resistencia seleccionadas, la cadena resiste la corrosión sin pintura, galvanizado ni recubrimiento plástico. Aplicaciones típicas: industria alimentaria, farmacéutica, química, depuradoras, zonas de producción limpias y entornos marinos. Se suministra en largos cortados o montada en eslingas de 1, 2, 3 o 4 patas con componentes inox Grado 80 compatibles.

Parámetros

• Nombre del producto: Cadena de izado en acero inoxidable Grado 80
• Marca: TOPONE
• Clase de resistencia: Grade 80 / G80
• Tipo de cadena: Cadena de eslabón corto, soldada eléctricamente
• Materiales: Varias calidades de inox (304, 321, 316, 316Ti, 310S, 317, 904L, Duplex 2205, Super Duplex 2507, Alloy 800H)
• Superficie: Arenada (sin recubrimiento)
• Diámetros disponibles: 5–13 mm
• Rango CMU monopata: 0,80–5,30 t
• Factor de diseño: Mínimo 4:1
• Referencia dimensional: Similar a DIN 5687 y EN 818-2
• Forma de suministro: Longitud de cadena o eslinga completa

Parámetros técnicos

• 5 mm — CMU monopata 0.80 t; paso 15 mm; b1 min 6.3 mm; b2 max 18.5 mm; peso aprox. 0.540 kg/m
• 6 mm — CMU monopata 1.12 t; paso 18 mm; b1 min 7.8 mm; b2 max 22.2 mm; peso aprox. 0.800 kg/m
• 7 mm — CMU monopata 1.50 t; paso 21 mm; b1 min 9.1 mm; b2 max 25.9 mm; peso aprox. 1.100 kg/m
• 8 mm — CMU monopata 2.00 t; paso 24 mm; b1 min 10.4 mm; b2 max 29.6 mm; peso aprox. 1.390 kg/m
• 10 mm — CMU monopata 3.15 t; paso 30 mm; b1 min 13.0 mm; b2 max 37.0 mm; peso aprox. 2.200 kg/m
• 13 mm — CMU monopata 5.30 t; paso 39 mm; b1 min 16.9 mm; b2 max 48.1 mm; peso aprox. 3.800 kg/m

Notas sobre la CMU
Los valores de CMU indicados se aplican únicamente a una configuración monopata, vertical y recta en condiciones normales. No multiplique la CMU monopata por el número de patas. El ángulo de la eslinga, la simetría de la carga, la temperatura y las condiciones ambientales afectan la capacidad permitida. La placa de identificación y el certificado suministrados con la eslinga terminada prevalecen sobre las tablas generales.

Configuraciones de eslingas de cadena

• Eslingas de cadena monopata
• Eslingas de cadena de dos patas
• Eslingas de cadena de tres patas
• Eslingas de cadena de cuatro patas
• Eslingas sin fin (endless)
• Eslingas ajustables con dispositivos de acortamiento aprobados

Normas
La geometría de la cadena sigue principios dimensionales similares a DIN 5687 y EN 818-2. Las eslingas terminadas Grade 80 pueden fabricarse y valorarse conforme a EN 818-4; los ganchos y componentes compatibles deben cumplir las partes aplicables de EN 1677. La conformidad del producto debe respaldarse con ensayos y certificaciones según lo especificado en la orden de compra.

Ensayos y trazabilidad
Se recomiendan verificaciones de certificado de material, ensayos químico y mecánico, inspección dimensional, control visual y de soldadura, ensayos de carga de prueba, verificación de fuerza mínima de rotura, ensayos de alargamiento y de fatiga cuando corresponda, marcado de grado y trazabilidad por lote. La fuerza mínima de rotura debe ser al menos cuatro veces la CMU declarada al aplicar un factor de diseño 4:1. Las eslingas terminadas deben llevar una placa de identificación con clase, diámetro, número de patas, CMU, rango de ángulos, número de serie/trazabilidad e identificación del fabricante.

Especificaciones técnicas

• Nombre del producto: Cadena de izado en acero inoxidable Grado 80
• Marca: TOPONE
• Clase de resistencia: Grade 80 / G80
• Materiales: Varias calidades de inox disponibles (ver lista)
• Superficie: Arenada (sin recubrimiento necesario)
• Diámetros disponibles: 5–13 mm
• Rango CMU monopata: 0.80–5.30 t
• Factor de diseño: Mínimo 4:1
• Forma de suministro: Longitud de cadena o eslinga completa
