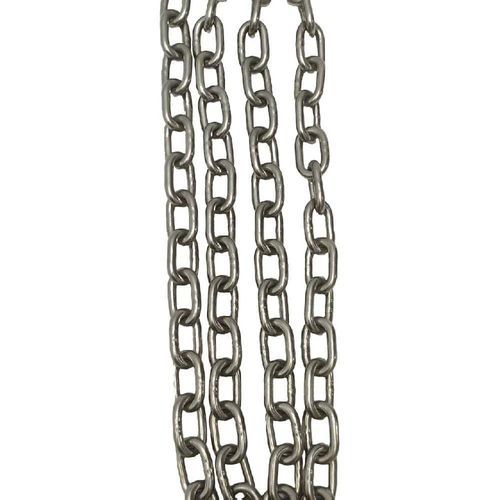

Cadena de elevación de acero inoxidable Grade 43

de amarreresistente a la corrosiónpara grandes cargas

Introducción
La cadena de acero inoxidable TOPONE G43 es una cadena utilitaria soldada TIG, resistente a la corrosión, destinada a amarre de carga, remolque, trabajos agrícolas, aseguramiento industrial y sistemas de anclaje marino compatibles. La superficie de acero inoxidable no requiere pintura, galvanizado ni recubrimiento protector. El producto está diseñado únicamente para esfuerzos de tracción gradual y aseguramiento de carga.

Características clave

• Eslabones soldados por TIG (gas tungsteno) bajo protección de argón para una calidad de soldadura consistente.
• Resistencia a la corrosión inherente a la metalurgia del acero inoxidable; no depende de recubrimientos sacrificatorios.
• Adecuada para ambientes húmedos, costeros, marinos e industriales donde se requiere una superficie metálica limpia y resistencia a la corrosión.
• No está destinada para izado superior, polipastos, grúas, eslingas de cadena, bloqueos de cadena, cargas suspendidas ni elevación de personal.

Aplicaciones típicas

• Amarre de carga y sujeción en transporte
• Remolque gradual y sujeción de portón
• Conexiones agrícolas y cadenas de protección
• Sujeción industrial general y sistemas de ancla o molinete marinos (confirmar compatibilidad dimensional con el molinete)

Parámetro (dimensiones, cargas y pesos)
Encabezado: Size (mm) | D +/- (mm) | Inside Length A (mm) | A +/- (mm) | Outside Width B (mm) | B +/- (mm) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Notas sobre parámetros
El WLL (Working Load Limit) se aplica a una cadena recta y sin daños bajo tensión gradual directa. Las cargas de choque, torsión, nudos, cargas laterales y cargas sobre cantos vivos reducen la capacidad de la cadena. No use una tabla de cargas G43 de acero al carbono para este producto inoxidable a menos que las pruebas TOPONE confirmen dimensiones, carga de prueba, carga de rotura y factor de diseño idénticos. El componente con el WLL más bajo determina la capacidad del conjunto.

Materiales opcionales
Type 304 (06Cr19Ni10 / S30408 / UNS S30400 / EN 1.4301) - buena resistencia general a la corrosión, conformabilidad y soldabilidad.
Type 321 (06Cr18Ni11Ti / S32168 / UNS S32100 / EN 1.4541) - estabilización con titanio para mejorar la resistencia a la corrosión intergranular después de soldar o exposición a altas temperaturas.
Type 316 (06Cr17Ni12Mo2 / S31608 / UNS S31600 / EN 1.4401) - el molibdeno mejora la resistencia a la picadura y corrosión por grietas en ambientes con cloruros.
Type 316Ti (06Cr17Ni12Mo2Ti / S31668 / UNS S31635 / EN 1.4571) - 316 estabilizado con titanio para aplicaciones soldadas/altas temperaturas.
Type 310S, Duplex 2205, Super Duplex 2507, Type 317, Alloy 800H, 904L - disponibles para requisitos específicos de corrosión, resistencia o alta temperatura (ver tabla de selección de materiales).

Normas, fabricación y ensayos
Se utilizan las especificaciones NACM Welded Steel Chain como referencia dimensional/mecánica primaria; MIL-DTL-32655 se usa solo cuando se especifica y certifica. MOQ: 100 metros. Embalaje: cartón + palé de acero. Fabricación: soldadura TIG bajo protección de argón; la inspección de producción incluye verificación de material, ensayos químicos y mecánicos, inspección de diámetro y dimensiones de eslabón, inspección visual de soldaduras, ensayos de prueba, verificación de carga de rotura, verificación de WLL, inspección superficial, trazabilidad de grado y lote, y certificado final de inspección.

Aplicación y mantenimiento

• Usar únicamente para las aplicaciones no relacionadas con izado indicadas en la documentación técnica.
• Cuando se utilice con ganchos, grilletes o tensores, cada componente debe tener un WLL compatible; nunca exceda el componente con la menor clasificación.
• El uso en ancla/guinche marino requiere compatibilidad dimensional con el fabricante del guinche y resistencia a la corrosión adecuada.
• Inspeccione la cadena antes del uso y a intervalos regulares por grietas, deformación, alargamiento, desgaste, picaduras, corrosión por grietas y pérdida de sección transversal.
• Aclare con agua dulce tras exposición al agua de mar y seque antes de almacenar; evite la contaminación por polvo de acero al carbono y herramientas sucias.
• No soldar, calentar, doblar, recubrir ni reparar una cadena G43 de acero inoxidable terminada; retirar del servicio cuando el marcado sea ilegible o las mediciones excedan los límites de descarte.

Características / especificaciones técnicas

• Marca: TOPONE CHAIN
• Denominación comercial: G43 Stainless Steel Chain
• Construcción: eslabones de acero inoxidable soldados TIG (protección argón)
• Aplicaciones: amarre de carga, remolque, agrícola, aseguramiento industrial, anclaje marino compatible (no para izado superior)
• Diámetros disponibles y WLL, carga de prueba, carga de rotura y peso por metro según la tabla de parámetros anterior
• Materiales disponibles: Type 304, 316, 316Ti, 321, 310S, Duplex 2205, Super Duplex 2507, Type 317, Alloy 800H, 904L
• MOQ: 100 metros
• Embalaje: cartón + palé de acero
• No para izado superior ni elevación de personal
