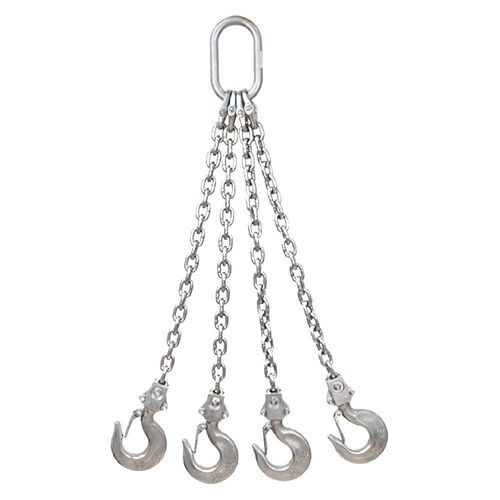

Eslinga 4 ramales G60

1 ramal2 ramales3 ramales

Product Overview
La eslinga de cadena en acero inoxidable Grade 60 es un conjunto de elevación fabricado con cadena de elevación de acero inoxidable y componentes a juego para un izado resistente a la corrosión. Disponible en configuraciones de 1, 2, 3 y 4 piernas, es adecuada para aplicaciones marinas, offshore, de procesamiento de alimentos, químicas e industriales que requieren resistencia a la corrosión y trazabilidad.

Introduction
La eslinga está compuesta por cadena de elevación en acero inoxidable y elementos portantes como eslabón maestro, eslabones de conexión, dispositivos de acortamiento y ganchos de elevación. Se suministra en configuraciones de una, dos, tres o cuatro piernas, con diámetro de cadena, longitud útil y accesorios finales seleccionados según la carga y la disposición de izado. La selección debe considerar el peso de la carga, número de patas cargadas, ángulo de la eslinga, simetría de la carga, temperatura y entorno operativo. No exceder la WLL marcada en la placa de identificación.

Lifting Configuration

• 1 pierna: el punto de elevación debe estar verticalmente sobre el centro de gravedad de la carga.
• 2 piernas: los puntos de elevación deben situarse a ambos lados del centro de gravedad.
• 3 piernas / 4 piernas: distribuir los puntos de elevación alrededor del centro de gravedad para un reparto controlado de la carga.
• Para conjuntos multibrazo, el ángulo de inclinación β debe ser >15° y ≤60°.

Working Conditions
La WLL nominal se aplica de -40°C a +250°C. De +250°C a +350°C la WLL permisible se reduce al 75 %; de +350°C a +450°C al 50 %. Para componentes AISI 318LN Duplex la temperatura máxima de servicio es 350°C. El uso en ácidos, álcalis o sus vapores requiere confirmar la compatibilidad del material con el entorno químico real.

Load Conditions

• No torcer ni anudar las patas de la cadena.
• Los ganchos deben soportar la carga en la silla del gancho, no en la punta.
• Evitar cargas de choque y tirones.
• En montaje choker, la WLL nominal se reduce al 80 %.
• Si no puede garantizarse una distribución igual de la carga entre patas, reducir la WLL aplicable según la guía para cargas asimétricas en las instrucciones de uso.

High-Cycle Lifting
Para aplicaciones que superen 20.000 ciclos de tensión (producción automatizada o manipulaciones repetitivas), considerar la carga dinámica y dimensionar la cadena según DIN EN 818-7, grupo de mecanismo 1Bm/M3, para reducir esfuerzos en servicio de alto ciclo.

Parameter
Item - Specification
Product Name - Stainless Steel Grade 60 Chain Sling
Material - Stainless Steel
Grade - Grade 60
Standard - DIN 5688-1
Configuration - Single Leg / Double Leg / Three Leg / Four Leg
Chain Diameter - Customized
Working Load Limit (WLL) - According to chain diameter and sling configuration
Safety Factor - According to applicable lifting standard
Surface Finish - Blasted
Components - Master Link, Hooks, Connecting Components
Length - Customized
Certification - Test Certificate Available
Application - Marine, Offshore, Chemical, Food Processing, Industrial Lifting

Standards
Manufacturing Standards
Fabricado con cadena de elevación en acero inoxidable y componentes compatibles según:

• DIN 5688-1
• DIN 5687
• DIN 7541
• Requisitos aplicables de DIN EN 818 para cadena de elevación

Testing Standards
Cada eslinga de cadena en acero inoxidable se inspecciona antes de la entrega, incluyendo:

• Verificación del material
• Inspección dimensional
• Inspección de componentes
• Verificación del marcado de identificación
• Verificación de la WLL
• Documentación de pruebas (proof test)

Application Standards
Diseñada para operaciones de izado en:

• Manipulación de equipos marinos
• Mantenimiento offshore
• Instalaciones de procesamiento de alimentos
• Industria química
• Entornos de producción limpios
• Operaciones de elevación industriales

Maintenance Standards
Las inspecciones periódicas deben incluir:

• Desgaste de eslabones de cadena
• Deformación de eslabones
• Estado de los ganchos
• Daños en componentes
• Condición de corrosión
• Marcado de identificación

La eslinga debe retirarse del servicio cuando:

• El espesor de la cadena se reduce por desgaste
• Los eslabones están permanentemente deformados
• Los ganchos están dañados o excesivamente abiertos
• Se encuentran grietas o daños estructurales

Technical specifications

• Product Name: Stainless Steel Grade 60 Chain Sling
• Brand: TOPONE CHAIN
• Material: Stainless Steel
• Grade: Grade 60
• Standards: DIN 5688-1, DIN 5687, DIN 7541, applicable DIN EN 818
• Configurations: Single-leg, Double-leg, Three-leg, Four-leg
• Chain Diameter: Customized
• Length: Customized
• Working Load Limit (WLL): As marked on product, depends on chain diameter and configuration
• Temperature range for full WLL: -40°C to +250°C
• WLL reduction: +250°C to +350°C → 75%; +350°C to +450°C → 50%
• Surface Finish: Blasted
• Components: Master link, hooks, connecting components
• Certification: Test certificate available; proof test documentation and traceability
• Applications: Marine, offshore, food processing, chemical and industrial lifting
• High-cycle guidance: Consider DIN EN 818-7 and reduce stress for >20,000 cycles
• Inspection & maintenance: Material verification, dimensional and component checks, identification marking, remove from service on wear/deformation/damage
• MOQ: 1 Piece
• Packaging: Carton + Steel Pallet
