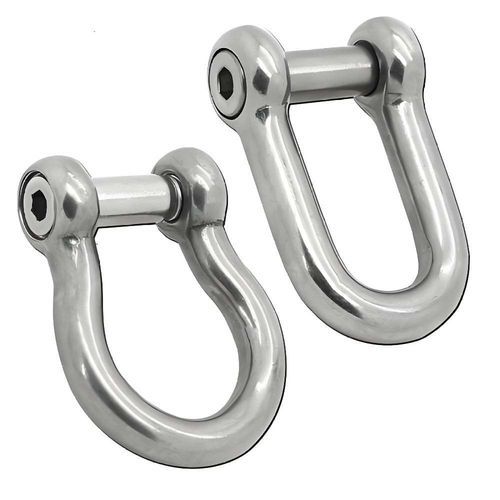

Grillete de elevación con cabezal móvil

con cerrojos y tuercas de seguridadde tornillode acero inoxidable

Resumen del producto
Grillete de acero inoxidable fabricado en AISI 316 con factor de diseño 6:1 y acabado superficial pulido. Disponible en configuraciones Dee (D) y Bow (ancla), con opciones de perno de seguridad o perno roscado/avellanado. Adecuado para aplicaciones marinas, offshore, izado, aparejo y ambientes corrosivos. Carga máxima de trabajo (CMT) de 0,4 a 10 t.

Introducción
Este grillete inoxidable es un componente de aparejo resistente a la corrosión para conectar cadenas, cables, eslingas y accesorios de elevación. Construido en AISI 316 para mayor resistencia en entornos marinos y químicos. Las variantes Dee y Bow se pueden suministrar con pernos de seguridad para instalaciones permanentes o con pernos roscados para conexiones temporales y montajes frecuentes.

Parámetros
Grillete D con perno avellanado
CMT (t) 6:1 | Perno d1 | Diámetro nominal d (mm) | Ancho interior a (mm) | Longitud interior c (mm) | Ojo exterior d2 (mm) | Peso (kg)
2 | M16 | 13 | 24 | 52 | 34 | 0,3
3 | M20 | 16 | 28 | 65 | 40 | 0,6
3 | M22 | 19 | 31 | 60 | 48 | 1,4

Grillete D con perno de seguridad
CMT (t) 6:1 | Perno d1 (mm) | Diámetro nominal d (mm) | Ancho interior a (mm) | Longitud interior c (mm) | Ojo exterior d2 (mm) | Peso (kg)
0,6 | 10 | 10 | 20 | 40 | 20 | 0,2
0,9 | 12 | 12 | 26 | 50 | 24 | 0,3
1,5 | 16 | 13 | 24 | 52 | 33 | 0,4
2,5 | 20 | 16 | 28 | 65 | 40 | 0,7
3 | 22 | 19 | 31 | 60 | 48 | 1,5
4,5 | 24 | 22 | 37 | 71 | 52 | 1,3
7,5 | 33 | 28 | 46 | 90 | 64 | 3,0
10 | 36 | 32 | 52 | 100 | 72 | 4,1

Grillete Bow con perno de seguridad
CMT (t) 6:1 | Perno d1 (mm) | Diámetro nominal d (mm) | Ancho interior a (mm) | Longitud interior c (mm) | Ancho del arco e (mm) | Ojo exterior d2 (mm) | Peso (kg)
0,6 | 10 | 10 | 20 | 40 | 27 | 20 | 0,2
0,9 | 12 | 12 | 25 | 47 | 37 | 24 | 0,3
1,5 | 16 | 13 | 25 | 47 | 33 | 34 | 0,4
2,5 | 20 | 16 | 28 | 60 | 42 | 40 | 0,8
3 | 22 | 19 | 31 | 71 | 51 | 48 | 1,3
4,5 | 25 | 22 | 37 | 84 | 58 | 52 | 1,7
7,5 | 32 | 28 | 46 | 108 | 74 | 64 | 3,4
10 | 35 | 32 | 52 | 119 | 83 | 72 | 5,2

Tipos de producto y parámetros clave (tabla resumen)
Tipo de producto | Dee cadena perno | Ancla perno | Dee cadena perno roscado | Ancla perno roscado
Carga máxima de trabajo (CMT) | 0,6–10 t | 0,6–10 t | 0,4–3 t | 0,4–3 t
Material | Acero inoxidable | Acero inoxidable | Acero inoxidable | Acero inoxidable
Tipo de perno | Perno | Perno | Perno roscado | Perno roscado
Aplicación principal | Izado suspendido, entorno corrosivo | Conexión de ancla, izado | Conexión temporal | Conexión de ancla temporal
Instalación a largo plazo | √ | √ | × | ×
Pick & Place | ○ | ○ | √ | √
Carga lateral | √ | √ | √ | √
Retención secundaria del perno | √ | √ | × | ×
Rotación del perno requerida | √ | √ | × | ×
Baja temperatura (≤ -40°C) | × | × | × | ×
Resistencia a la corrosión | √ | √ | √ | √
Aplicación alimentaria | √ | Grilletes inox | √ | √
Equipo no magnético | √ | Grillete Dee inox | √ | √
Múltiples patas de eslinga | × | √ | × | √
Compatibilidad ROV | × | Grillete ancla perno inox | × | ×

Normas
Nombre: Grillete de acero inoxidable
MOQ: 1 unidad
Embalaje: Cartón + palé de acero

Normas de fabricación
Fabricado en AISI 316 con mecanizado controlado, inspección dimensional y pulido de superficie. Diseñado conforme a requisitos reconocidos para componentes de aparejo y puede suministrarse con documentación de trazabilidad del material bajo petición.

Normas de ensayo

• Verificación del material
• Inspección dimensional
• Control del acabado superficial
• Ensayos de carga de prueba
• Verificación de la CMT
• Inspección del marcado de identificación

Certificados de ensayo y certificados materiales 3.1 trazables disponibles según requisitos del producto.

Aplicaciones

• Conexión de equipos marinos
• Sistemas de aparejo offshore
• Conjuntos de cadena de acero inoxidable
• Conexiones de cable y eslinga
• Aplicaciones de izado resistentes a la corrosión

Requisitos de seguridad

• Aplicar la carga alineada con el cuerpo del grillete
• Evitar la carga lateral salvo que se considere la reducción de la CMT
• Los grilletes con perno roscado se recomiendan para conexiones temporales
• Los grilletes tipo perno se recomiendan para instalaciones permanentes o de larga duración

Mantenimiento

• Inspeccionar el estado del perno y daños antes de usar
• Comprobar el estado de la rosca
• Inspeccionar el cuerpo por deformaciones
• Verificar corrosión o daños en la superficie
• Comprobar las marcas de identificación
• Reemplazar el grillete si se detectan grietas, deformación, desgaste excesivo o daños que afecten a la CMT

Características / especificaciones técnicas

• Material: AISI 316 acero inoxidable
• Factor de diseño: 6:1
• Diseños disponibles: Dee (D) y Bow (ancla)
• Opciones de perno: perno de seguridad (tipo bolt) y perno roscado/avellanado (screw pin)
• Rangos de CMT: 0,4 t a 10 t según tipo y tamaño
• Aplicaciones principales: marino, offshore, izado, aparejo, entornos resistentes a la corrosión, aplicaciones alimentarias
• Acabado de superficie: altamente pulido
• Suministro: documentación de trazabilidad y certificados materiales 3.1 disponibles bajo solicitud
• Embalaje: cartón + palé de acero
• MOQ: 1 unidad
