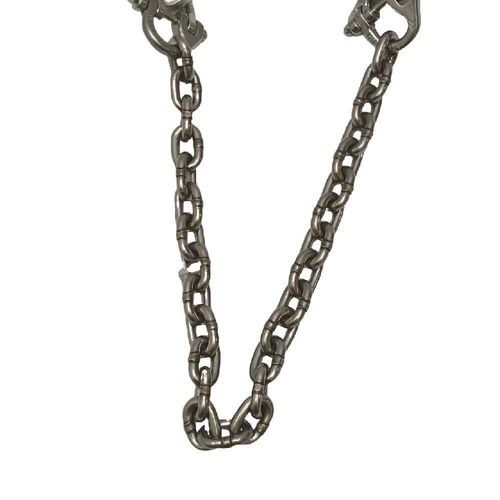

Cadena de elevación de acero inoxidable Grade 60

para aplicaciones rudasresistente a la corrosiónde alta resistencia

Descripción breve
La cadena de izado de acero inoxidable Grado 60 TOPONE ofrece capacidad de elevación elevada con resistencia a la corrosión para entornos higiénicos o agresivos. Opciones AISI 316L y AISI 318LN Duplex, diámetros 3–26 mm, capacidad 0,20–15,00 t. Acabado arenado, sin recubrimiento.

Introducción
La cadena de izado Grado 60 es una cadena de eslabones cortos soldada eléctricamente, diseñada para el levantamiento de cargas cuando se requiere resistencia a la corrosión o condiciones higiénicas. Aplicaciones típicas: industria alimentaria, producción farmacéutica, químicas, tratamiento de aguas residuales, manejo de sal e ingeniería marina. Los tamaños pequeños se suministran en AISI 316L; los diámetros mayores emplean AISI 318LN Duplex para mayor resistencia mecánica y mejor comportamiento frente a picaduras y corrosión por esfuerzo en ambientes con cloruros. Se suministra en longitudes cortadas o montada en eslingas de una o varias patas con componentes inox compatibles Grade 60. Es una cadena de eslinga de tolerancia media; no usar como cadena de carga en polipastos manuales o eléctricos salvo que esté fabricada y calibrada para la rueda correspondiente.

Especificaciones generales (tabla)
Ítem — Especificación
Nombre del producto — Cadena de izado de acero inoxidable Grado 60
Grado — Grado 60 / G60
Tipo de cadena — Cadena soldada de eslabón corto redonda para izado
Material — Múltiples aleaciones inox, incluyendo AISI 316L y AISI 318LN Duplex (ver lista de materiales)
Superficie — Arenada
Recubrimiento — Ninguno
Diámetros disponibles — 3–26 mm
Límite de carga de trabajo — 0,20–15,00 t
Factor de diseño mínimo — 4:1
Forma de suministro — Longitud cortada o eslinga completada
Referencia dimensional — Similar a DIN 5687 y EN 818-2

Parámetros técnicos (tabla)
Tamaño cadena d (mm) — LC (t) — Paso t (mm) — Ancho interior b1 min. (mm) — Ancho exterior b2 max. (mm) — Material
3* — 0,20 — 14 — 5,0 — 12,5 — AISI 316L
4 — 0,40 — 12 — 5,0 — 13,7 — AISI 316L
5 — 0,63 — 15 — 6,3 — 18,5 — AISI 316L
6 — 0,90 — 18 — 7,8 — 22,2 — AISI 316L
7 — 1,25 — 21 — 9,1 — 25,9 — AISI 316L
8 — 1,55 — 24 — 10,4 — 29,6 — AISI 316L
10 — 2,45 — 30 — 13,0 — 37,0 — AISI 316L
13 — 3,85 — 39 — 16,9 — 48,1 — AISI 316L
16** — 6,00 — 48 — 20,8 — 59,2 — AISI 316L / AISI 318LN Duplex
18 — 8,00 — 54 — 24,3 — 64,8 — AISI 318LN Duplex
22 — 11,00 — 66 — 29,5 — 79,2 — AISI 318LN Duplex
26 — 15,00 — 78 — 35,0 — 93,6 — AISI 318LN Duplex

*3 mm es tamaño estándar de fábrica y puede no llevar marcado individual de grado.
**16 mm también disponible en AISI 318LN Duplex.

Normas y ensayos
La fabricación sigue principios dimensionales similares a DIN 5687 y EN 818-2; la similitud no implica certificación EN 818-2 para la cadena inoxidable Grado 60. ISO 1834 puede especificarse si se acuerda en la orden de compra y se confirma por certificado. La inspección de producción incluye verificación de material, inspección visual y de soldaduras, comprobaciones dimensionales, ensayos de recepción y verificación de carga de rotura; la carga de rotura mínima debe ser ≥ 4× la LC indicada. Las pruebas de cualificación pueden incluir verificación de fatiga hasta 20.000 ciclos si se solicita. Se proporciona trazabilidad por lote y certificados de inspección; las eslingas completas llevan número de serie y etiqueta identificativa. Las capacidades de eslingas completas utilizan tablas LC específicas del fabricante; no aplicar los valores de eslingas Grado 80 EN 818-4 a la cadena Grado 60. Todos los elementos de unión deben ser compatibles con el diámetro de cadena y la LC Grade 60; el componente de menor clasificación determina la capacidad del conjunto. Seguir ISO 3056 y las instrucciones del fabricante para inspección y mantenimiento. Enjuagar tras exposición a agua de mar o químicos, secar antes del almacenamiento y evitar contaminación por herramientas de acero al carbono o partículas de rectificado. No soldar, calentar, doblar, galvanizar, pintar ni recubrir una cadena de levante inoxidable Grade 60 terminada.

Características / especificaciones técnicas

• Nombre del producto: Cadena de izado de acero inoxidable Grado 60
• Grado: Grado 60 / G60
• Materiales: múltiples grados inox, incluidos AISI 316L y AISI 318LN Duplex (ver lista)
• Diámetros disponibles: 3–26 mm
• Capacidades: 0,20–15,00 t según diámetro
• Factor de diseño mínimo: 4:1
• Acabado superficial: arenado, sin recubrimiento
• Forma de suministro: longitudes cortadas o eslingas completas
• Referencia dimensional: similar a DIN 5687 y EN 818-2
• Producción y ensayos: verificación de material, inspección de soldaduras, controles dimensionales, ensayos de recepción y verificación de carga de rotura; trazabilidad y certificados para eslingas
