Pivote forjado

de acero

Introducción

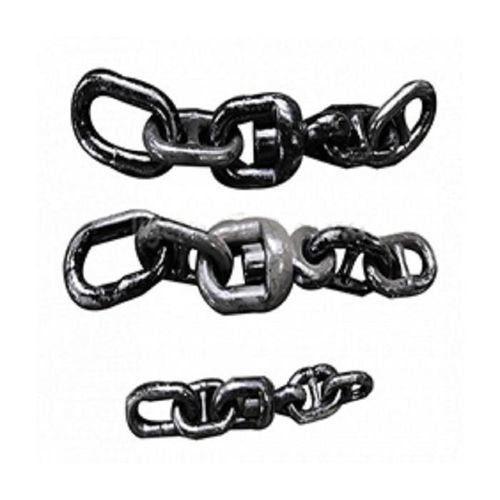

El grupo giratorio para cadena de ancla marina (E+SW+EL+C) Forerunner es un conjunto de unión forjado instalado entre el ancla y la cadena para reducir el torsionado de la cadena y permitir una rotación controlada durante las operaciones de anclaje. El conjunto se forja en acero aleado mediante forja en matriz cerrada, se maquinea, se trata térmicamente, se calibra dimensionalmente y se somete a ensayos mecánicos para servicio marino.

Disposición de conexión estándar

• E = eslabón terminal (conexión tipo D en el lado del ancla)
• SW = Swivel (giratorio)
• EL = eslabón ensanchado
• C = eslabón común (eslabón Kenter / de unión)

Diseño y función
La configuración E+SW+EL+C ofrece una conexión directa entre una grilleta tipo D en el lado del ancla y una grilleta Kenter en el lado de la cadena, manteniendo la compatibilidad con las cadenas de ancla de eslabón stud y los equipos de cabrestante. El giratorio permite la rotación bajo carga para mitigar la acumulación de torsión y mantener la transferencia de carga a tracción en el sistema de anclaje.

Características del producto

• Construcción en acero aleado forjado en matriz cerrada
• Forma de conexión estándar: E + SW + EL + C
• Reduce el torsionado de la cadena de ancla
• Compatible con cadenas de eslabón stud y accesorios de cabrestante
• Disponible para grados de cadena U2 y U3
• Adecuado para diámetros nominales de cadena de 12,5 mm a 162 mm
• Marcado de identificación permanente y trazabilidad completa

Normas y fabricación
Nombre: Grupo giratorio para cadena de ancla marina (E+SW+EL+C) Forerunner Piece
MOQ: 100 piezas
Embalaje: Palet de acero, caja de madera o embalaje a granel
Materiales: Acero forjado CM490 o CM690
Normas de fabricación: ISO 1704; IACS UR W18 y A1; y requisitos aplicables de sociedades de clasificación (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS). Todos los elementos portantes se forjan en matriz cerrada, se tratan térmicamente, se mecanizan con precisión y se calibran dimensionalmente para coincidir con la clase de cadena de ancla.

Ensayos e inspección
Cada grupo giratorio se somete a verificación de composición química, inspección del forjado, verificación del tratamiento térmico, inspección dimensional, prueba de carga de comprobación, verificación de propiedades a tracción, ensayo de dureza, inspección por partículas magnéticas (MPI), inspección visual, verificación de la rotación del giratorio e inspección de ensamblaje antes del envío.

Aplicación
Adecuado para la conexión de anclas, grilletes de extremo, grilletes Kenter y cadenas de ancla de eslabón stud en buques comerciales, portacontenedores, graneleros, petroleros, metaneros, buques de apoyo offshore, FPSO, unidades de producción flotantes, unidades navales e instalaciones de fondeo permanentes en alta mar. Diseñado para mejorar la manipulación del ancla y reducir la torsión de la cadena en despliegue y recuperación.

Mantenimiento
Inspeccionar periódicamente el grupo giratorio en busca de deformación del cuerpo, desgaste de cojinetes y pasadores, desgaste del eslabón ensanchado, corrosión, grietas y legibilidad de los marcados de identificación. Verificar la rotación libre del giratorio sin holgura excesiva y asegurar que todas las conexiones estén firmes. Sustituir los conjuntos que muestren desgaste o daños según los procedimientos de inspección y las normas de sociedades de clasificación.

Especificaciones técnicas

• Nombre comercial: Swivel Forerunner
• Brand: TOPONE CHAIN
• Construcción: Forjado en matriz cerrada, mecanizado, tratamiento térmico en acero aleado
• Grados de material: Acero forjado CM490 o CM690
• Normas: ISO 1704; IACS UR W18 y A1; sociedades de clasificación ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS
• Grados de cadena compatibles: U2 y U3
• Diámetros nominales de cadena: 12,5 mm a 162 mm
• Forma de conexión: E + SW + EL + C (End Link + Swivel + Enlarged Link + Common Link)
• MOQ: 100 piezas
• Opciones de embalaje: Palet de acero, caja de madera, embalaje a granel
• Aplicaciones típicas: Portacontenedores, graneleros, petroleros, metaneros, buques de apoyo offshore, FPSO, unidades de producción flotantes, buques navales, fondeos permanentes offshore
