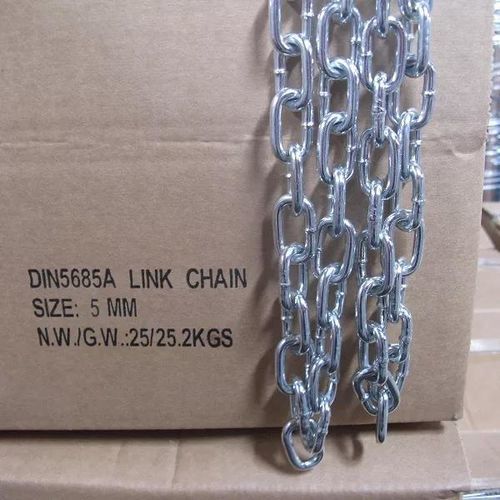

Cadena de acero

de acero al carbonoredondazincada

Introducción
Cadena de eslabones DIN5685, también llamada cadena de eslabones redondos DIN5685, fabricada según la norma alemana. Incluye la cadena de eslabones cortos DIN5685 y la cadena de eslabones largos DIN5685. La soldadura de alta resistencia en los tamaños más pequeños resulta en elevadas cargas de rotura.

Material

• Aceros al carbono Q235 y Q195
• Acero alto en carbono
• Acero manganeso
• CM490
• Super acero al carbono

Tratamiento superficial

• Color primario
• Electrocincado
• Galvanizado en caliente
• Negrizado
• Pulverizado plástico
• Pintura por inmersión

Embalaje

• Sacos
• Ruedas envueltas
• Tambores de plástico
• Tambores de hierro
• Cajas de madera
• Cartones

General

• Cadena soldada
• No apta para elevación por sobrecarga

Parámetro (tabla)
TAMAÑO | LONGITUD INTERNA (MM) | ANCHO EXTERNO (MM) | PESO POR 100M (KG) | CARGA DE TRABAJO (N) | CARGA DE ROTURA (N) | GRADO
2 | 12 | 8 | 7 | 500 | 1250 | A
2 | 22 | 8 | 6 | 500 | 1250 | C
2.5 | 14 | 10 | 11 | 750 | 2000 | A
2.5 | 24 | 10 | 10 | 750 | 2000 | C
3 | 16 | 12 | 16.5 | 1120 | 2800 | A
3 | 26 | 12 | 15 | 1120 | 2800 | C
4 | 19 | 16 | 30 | 2000 | 5000 | A
4 | 32 | 16 | 27 | 2000 | 5000 | C
5 | 21 | 20 | 50 | 3150 | 7750 | A
5 | 35 | 20 | 43 | 3150 | 7750 | C
6 | 24 | 24 | 73 | 4500 | 11500 | A
6 | 42 | 24 | 63 | 4500 | 11500 | C
7 | 28 | 28 | 100 | 6000 | 15000 | A
7 | 49 | 28 | 86 | 6000 | 15000 | C
8 | 32 | 32 | 130 | 8000 | 20000 | A
8 | 52 | 32 | 110 | 8000 | 20000 | C
9 | 36 | 36 | 165 | 10000 | 25000 | A
9 | 59 | 36 | 141 | 10000 | 25000 | C
10 | 40 | 40 | 205 | 12500 | 31000 | A
10 | 65 | 40 | 175 | 12500 | 31000 | C
11 | 44 | 44 | 250 | 15000 | 38000 | A
11 | 72 | 44 | 211 | 15000 | 38000 | C
12 | 48 | 48 | 290 | 18000 | 45000 | A
12 | 78 | 48 | 255 | 18000 | 45000 | C
13 | 52 | 52 | 345 | 21200 | 53000 | A
13 | 82 | 52 | 295 | 21200 | 53000 | C

Normas

• DIN 766 (cadena de eslabones cortos)
• DIN 764 (cadena de eslabones medios)
• DIN 763 (cadena de eslabones largos)
• DIN 5685
• DIN 22252

Especificaciones técnicas

• Nombre del producto: Cadena DIN 5685
• Tipo: Cadena de eslabones redondos soldada (variantes de eslabones cortos y largos)
• Materiales disponibles: aceros al carbono (Q235, Q195), acero alto en carbono, acero manganeso, CM490, super acero al carbono
• Tratamientos superficiales: electrocincado, galvanizado en caliente, negrizado, pulverizado plástico, pintura por inmersión, color primario
• Opciones de embalaje: sacos, ruedas envueltas, tambores de plástico, tambores de hierro, cajas de madera, cartones
• Datos mecánicos: tamaños, pesos, cargas de trabajo y cargas de rotura detallados en la tabla de parámetros arriba
• Nota de uso: No apta para elevación por sobrecarga
