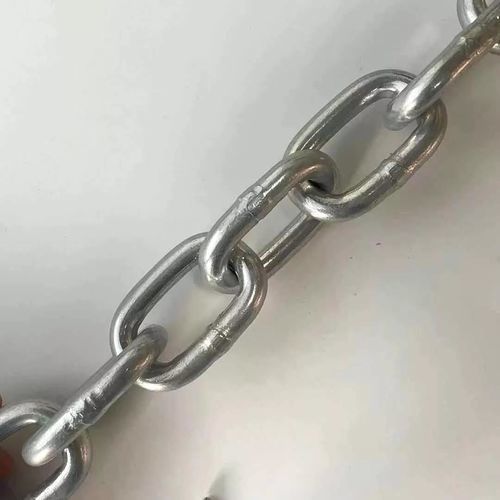

Cadena de delimitación

de anclade acerode acero al carbono

Resumen
La cadena DIN 764 (cadena de eslabones medios norma alemana) es la referencia para las dimensiones de los eslabones. El tamaño de la cadena corresponde al diámetro del material del eslabón. Disponible en acero inoxidable AISI316, acero alto carbono, acero manganeso, CM490, Q235, Q195 y super acero carbono. Aplicaciones típicas: cadenas de ancla, vallas, barreras, seguridad antivandalismo y operaciones generales sin elevación. No usar para levantamiento por encima de la cabeza o cargas suspendidas.

Introducción

• Material: acero carbono Q235 y Q195, acero alto carbono, acero manganeso, CM490, super acero carbono.
• Tratamiento de superficie: pintura primaria, electrogalvanizado, galvanizado por inmersión, ennegrecido, pulverizado plástico, pintura por inmersión, etc.
• Embalaje: sacos, bobinas envueltas, tambores de plástico, tambores metálicos, cajas de madera, cartones, etc.
• Construcción: cadena soldada.
• No apta para sobrecargas ni elevación suspendida.

Parámetros
TAMAÑO (mm) | LONGITUD INTERIOR (mm) | ANCHO INTERIOR (mm) | ANCHO EXTERIOR (mm) | LONGITUD POR 11 ESLABONES (mm) | PESO POR 100M (kg) | CARGA DE ROTURA (kN) | CARGA DE PRUEBA (kg)
4 | 16 | 5 | 14 | 176 | 31.3 | 7 | 400
5 | 18 | 7 | 18.2 | 198 | 51.4 | 11.8 | 680
6 | 21 | 8 | 21.5 | 231 | 74 | 16.5 | 850
8 | 28 | 11 | 29 | 308 | 131.5 | 32 | 1680
10 | 35 | 14 | 36 | 385 | 200 | 50 | 2630
13 | 45 | 18 | 47 | 495 | 350 | 80 | 4200
16 | 56 | 22 | 58 | 616 | 520 | 125 | 6700
18 | 63 | 24 | 65 | 693 | 650 | 160 | 8400
20 | 70 | 27 | 72 | 770 | 820 | 200 | 10000
23 | 80 | 31 | 83 | 880 | 1100 | 250 | 13000
26 | 91 | 35 | 94 | 1001 | 1400 | 320 | 16000

Normas
Las cadenas DIN (norma alemana) incluyen: DIN 766 (eslabón corto), DIN 764 (eslabón medio), DIN 763 (eslabón largo), DIN 5685, DIN 22252.

Especificaciones técnicas

• Modelo: Din 764 Chain
• Marca: TOPONE Chain
• Materiales disponibles: acero inoxidable AISI316, acero alto carbono, acero manganeso, CM490, Q235, Q195, super acero carbono
• Tipo de cadena: cadena soldada de eslabones medios
• Superficie: pintura primaria / electro-galvanizado / galvanizado por inmersión / ennegrecido / pulverizado plástico / pintura por inmersión
• Embalaje: sacos, bobinas envueltas, tambores plásticos, tambores metálicos, cajas de madera, cartones
• Usos recomendados: cadenas de ancla, vallas, barreras, anti-robo, operaciones generales sin elevación
• No usar para elevación suspendida
• Tamaños disponibles (mm): 4, 5, 6, 8, 10, 13, 16, 18, 20, 23, 26 (ver tabla de parámetros para dimensiones y rendimiento)
