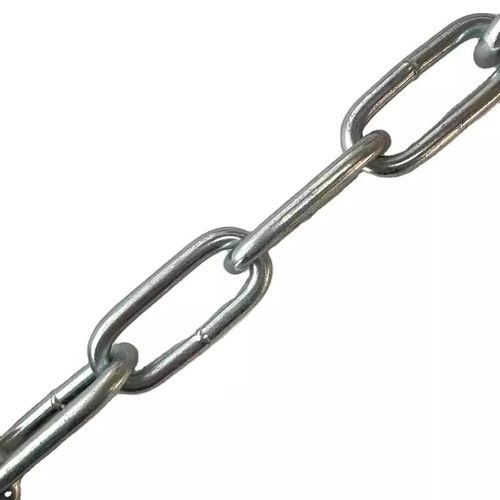

Cadena de delimitación

de anclade acero inoxidable 316de acero al carbono

Descripción general
La cadena DIN 763 (eslabón largo) es una cadena soldada de eslabones largos fabricada según las normas DIN para las dimensiones de los eslabones. El tamaño de la cadena se refiere al diámetro nominal del material del eslabón. Materiales disponibles: acero inoxidable AISI316, acero alto en carbono, acero al manganeso y varias calidades de acero al carbono. Usos típicos: cadenas de ancla, vallados, barreras, protección antirrobo y aplicaciones generales sin uso de elevación por encima de la cabeza en ingeniería, industria, agricultura y marítimo. No apta para izado en suspensión.

Introducción
Cadena soldada de eslabones largos DIN 763.

• Material: acero carbono Q235 & Q195, acero alto en carbono, acero al manganeso, CM490, super acero carbono; disponible también en acero inoxidable AISI316.
• Tratamiento superficial: acabado primario, electro-galvanizado, galvanizado en caliente, ennegrecido, recubrimiento plástico, pintura por inmersión, etc.
• Embalaje: sacos, enrollado en bobina, tambores plásticos, tambores metálicos, cajas de madera, cartones, etc.
• Tipo: cadena soldada de eslabones largos (DIN 763).
• Advertencia: No para izado en suspensión.

Parámetros (tabla)
SIZE | INSIDE LENGTH | OUTSIDE WIDTH | WORKING LOAD | TEST LOAD | BREAKING LOAD | WEIGHT PER M
MM | +/-MM | MM | +/-MM | MM | +/-MM | KG | N | N | KG
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Normas

• DIN 766 chain (short link chain)
• DIN 764 chain (medium link chain)
• DIN 763 chain (long link chain)
• DIN 5685 chain
• DIN 22252 chain

Aplicaciones

• Cadenas de ancla
• Cerramientos y barreras
• Protección antirrobo
• Operaciones generales sin elevación en ingeniería, industria, agricultura y uso marítimo (con accesorios adecuados)

Especificaciones técnicas

• Material: acero carbono Q235 & Q195, acero alto en carbono, acero al manganeso, CM490, super acero carbono; también disponible en acero inoxidable AISI316.
• Opciones de tratamiento superficial: acabado primario, electro-galvanizado, galvanizado en caliente, ennegrecido, recubrimiento plástico, pintura por inmersión, etc.
• Opciones de embalaje: sacos, enrollado en bobina, tambores plásticos, tambores metálicos, cajas de madera, cartones.
• Construcción: cadena soldada de eslabones largos (DIN 763).
• Uso previsto: cadena de uso general para ingeniería, industrial, agrícola y marítimo; no apta para izado en suspensión.
• Datos detallados de tamaño y mecánica: ver la tabla Parámetros arriba para tamaño (mm), tolerancias dimensionales, carga de trabajo (N), carga de ensayo (N), carga de rotura (N) y peso por metro (kg).
