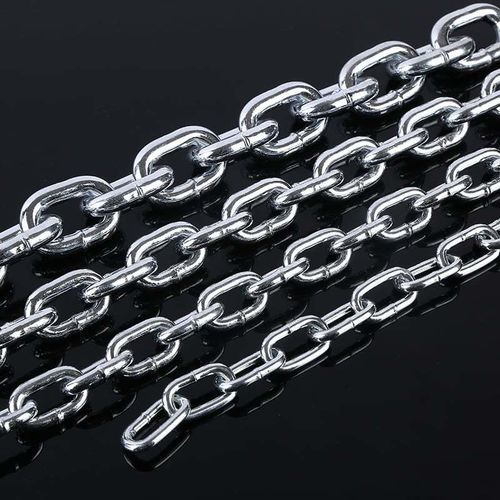

Cadena de delimitación

de anclade señalizaciónde acero

Descripción del producto
La cadena DIN 766 (cadena de eslabones cortos soldada) es la referencia dimensional para cadenas de eslabones cortos. El tamaño nominal indica el diámetro del material del eslabón. Disponible en varias calidades de acero y acabados superficiales para resistencia a la corrosión y uso industrial general. Indicada para cadenas de ancla, cercas, barreras y aplicaciones antirrobo; no apta para izado por encima de la cabeza ni para cargas excesivas.

Introducción

• Opciones de material: acero inoxidable AISI 316, aceros al carbono (Q235, Q195), acero al alto carbono, acero al manganeso, CM490, super acero al carbono
• Acabados superficiales: color primario, electrocincado, galvanizado en caliente, ennegrecido, pintado por pulverización, pintura por inmersión
• Opciones de embalaje: sacos, bobinas envueltas, tambores plásticos, tambores metálicos, cajas de madera, cartones
• Tipo de cadena: cadena soldada de eslabones cortos
• Importante: no utilizar para izado por encima de la cabeza ni para izado con sobrecarga

Uso

• Cadenas de ancla
• Cercas y barreras
• Instalaciones antirrobo y de seguridad
• Aplicaciones industriales generales no destinadas al izado

Parámetros
Encabezado de tabla: SIZE | +/-MM | INSIDE LENGTH (MM) | +MM | -MM | INSIDE WIDTH (MM) | OUTSIDE WIDTH (MM) | LENGTH PER 11 LINKS (MM) | +MM | -MM | WEIGHT PER M (KG)
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

Normas

• Cadena DIN 766 (eslabones cortos)
• Cadena DIN 764 (eslabones medios)
• Cadena DIN 763 (eslabones largos)
• Cadena DIN 5685
• Cadena DIN 22252

Características / especificaciones técnicas

• Model name: Din 766 Chain
• Normas aplicables: DIN 766 y normas DIN relacionadas
• Opciones de material: AISI 316 inoxidable, aceros al carbono (Q235, Q195), alto carbono, acero al manganeso, CM490, super acero al carbono
• Tratamientos superficiales: electrocincado, galvanizado en caliente, ennegrecido, pintado por pulverización, pintura por inmersión, color primario
• Métodos de embalaje: sacos, bobinas envueltas, tambores plásticos, tambores metálicos, cajas de madera, cartones
• Tipo de cadena: cadena soldada de eslabones cortos
• Usos previstos: cadenas de ancla, cercas, barreras, aplicaciones antirrobo, operaciones generales no destinadas al izado
• Rango de tamaños: diámetros nominales de eslabón de 2 mm a 32 mm con dimensiones y pesos por metro (ver parámetros)
• Advertencia: no apta para izado por encima de la cabeza ni para izado con sobrecarga
