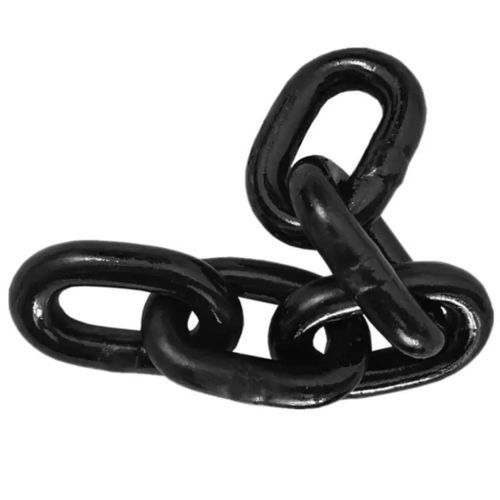

Cadena de transmisión de potencia

de mandode transmisiónde acero

Descripción general
El uso de la cadena DIN 22252 ofrece varias ventajas en aplicaciones industriales. Resistencia y durabilidad: la cadena DIN 22252 está fabricada en acero aleado de alta calidad, que proporciona una excelente resistencia a la tracción y resistencia a la corrosión. Resistencia al desgaste: la cadena DIN 22252 está diseñada para resistir el desgaste incluso en uso intensivo, prolongando la vida útil y reduciendo costes de mantenimiento y sustitución. Versatilidad: la cadena DIN 22252 está disponible en diversas dimensiones y configuraciones, adecuada para transportar cargas pesadas, equipos de elevación y más. Ingeniería de precisión: fabricada según especificaciones estrictas, garantizando dimensiones precisas y calidad constante para reducir el riesgo de fallo. Compatibilidad: diseñada para funcionar con otros componentes como ruedas dentadas y accesorios para formar un sistema de transmisión por cadena completo.

Aplicaciones

• Armored Face Conveyors (AFC)
• Beam Stage Loaders (BSL)
• Máquinas road header
• Arados para carbón
• Otros equipos industriales y mineros pesados que requieren cadena de eslabón redondo

Introducción
Cadena de eslabón redondo, cadena de acero de eslabón redondo, cadena minera de eslabón redondo, cadena minera DIN 22252, cadena de transporte minera, sistema de cadena con barras. La cadena DIN 22252 se diseña y fabrica de acuerdo con la norma alemana DIN 22252, que especifica dimensiones, materiales y características. Se utiliza en minería, construcción y maquinaria pesada donde se requieren resistencia y resistencia al desgaste.

Parámetros
Material: acero al carbono, acero alto en carbono, acero al manganeso, acero 20MN2, acero 25mnV.
Proceso de tratamiento de la cadena: tratamiento térmico, cementación, ennegrecimiento, electrodeposición, granallado.

Normas
Las cadenas DIN (cadena según norma alemana) se pueden dividir en las siguientes normas: cadena DIN 766 (eslabón corto), cadena DIN 764 (eslabón medio), cadena DIN 763 (eslabón largo), cadena DIN 5685, cadena DIN 22252.

Normas - tabla dimensional (valores en orden según las columnas de la tabla)
Encabezado: nominal | tolerancia | nominal | tolerancia | interno | externo | diámetro | longitud | peso unitario (kg/m ~)
10 | ± 0.4 | 40 | ± 0.5 | 12 | 34 | 10.8 | 7.1 | 1.9
14 | ± 0.4 | 50 | ± 0.5 | 17 | 48 | 15 | 10 | 4
18 | ± 0.5 | 64 | ± 0.6 | 21 | 60 | 19.5 | 13 | 6.6
19 | ± 0.6 | 64.5 | ± 0.6 | 22 | 63 | 20 | 13 | 7.4
22 | ± 0.7 | 86 | ± 0.9 | 26 | 74 | 23.5 | 15.5 | 9.5
24 | ± 0.8 | 86 | ± 0.9 | 28 | 79 | 26 | 17 | 11.6
26 | ± 0.8 | 92 | ± 0.9 | 30 | 86 | 28 | 18 | 13.7
30 | ± 0.9 | 108 | ± 1.1 | 34 | 98 | 32.5 | 21 | 18
34 | ± 1.0 | 126 | ± 1.3 | 38 | 109 | 36.5 | 23.8 | 22.7
38 | ± 1.1 | 126 | ± 1.3 | 42 | 121 | 41 | 27 | 30.1
38 | ± 1.1 | 137 | ± 1.4 | 42 | 121 | 41 | 27 | 29
42 | ± 1.3 | 137 | ± 1.4 | 48 | 137 | 45 | 30 | 36.9
42 | ± 1.3 | 146 | ± 1.5 | 48 | 137 | 45 | 30 | 36
42 | ± 1.3 | 152 | ± 1.5 | 46 | 133 | 45 | 30 | 35.3

Notas
Disponibles tamaños mayores bajo consulta. Tamaño del eslabón (d) medido en la parte recta del eslabón frente a la soldadura. Ancho del eslabón (b1 & b2) medido fuera de la soldadura del eslabón.

Etiquetas / Palabras clave
DIN Chain, DIN 22252 Chain, DIN 22252, windlass chain, galvanized chain, black chain, short link chain

Especificaciones técnicas

• Tipo de producto: cadena minera/convoyador de eslabón redondo (DIN 22252)
• Materiales: acero al carbono; acero alto en carbono; acero al manganeso; 20MN2; 25mnV
• Opciones de tratamiento: tratamiento térmico, cementación, ennegrecimiento, electrodeposición, granallado
• Normas cubiertas: DIN 766, DIN 764, DIN 763, DIN 5685, DIN 22252
• Aplicaciones típicas: AFC, BSL, road headers, coal plows, heavy conveyors
• Rangos dimensionales y pesos unitarios típicos: ver tabla de normas arriba (tamaños nominales 10–152 con dimensiones y valores kg/m correspondientes)
• Notas: tamaños mayores disponibles a pedido; convenciones de medida: d medido frente a la soldadura; b1 & b2 medidos fuera de la soldadura
