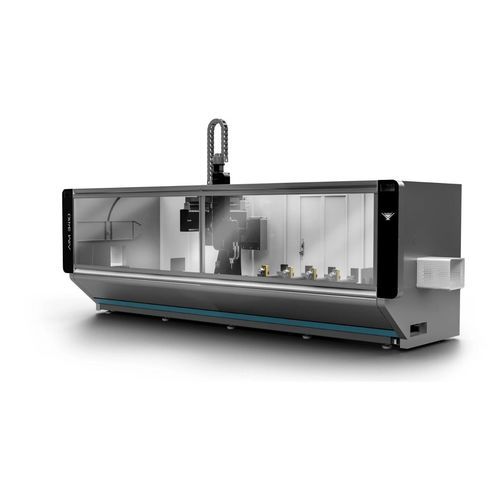

Centro de caudal y de mecanizado CNC AIM 3410

para perfiles de aluminiopara perfiles PVC

Resumen del producto
Los modelos AIM 3410 y AIM 3410 CBN son centros de mecanizado CNC de 4 ejes diseñados para el mecanizado de perfiles de aluminio y PVC. El cuarto eje permite operaciones en tres caras del perfil. El cargador de herramientas en línea y móvil, montado en la cabeza de mecanizado, reduce el tiempo de cambio de herramienta y admite aplicaciones de fachada gracias a la sierra Ø180 mm. La máquina incluye reconocimiento automático de mordazas y una cabina móvil con ventana de policarbonato para un control seguro por parte del operario.

Características generales

• Control CNC en 4 ejes (4º eje para mecanizado en 3 caras)
• Cargador de herramientas móvil en línea; capacidad para 7 herramientas de corte + 1 sierra (configuración posible a 8 herramientas)
• Reconocimiento y posicionamiento automático de las mordazas
• Unidad de refrigeración por pulverización controlada por PLC
• Cuatro mordazas automáticas de perfil de serie
• Un apoyo neumático para el rearmado en X (segundo apoyo opcional)
• Sistema de lubricación por cartucho para los ejes X, Y y Z
• Programa CAM específico suministrado por el fabricante
• Barrera de seguridad para el operario y cabina móvil con ventana de policarbonato
• Pantalla táctil a color de 15"; importación de programas vía USB; compatible con código ISO "G"
• Soporte técnico vía conexión remota; interfaz multilingüe
• Aislamiento acústico en armario opcional e iluminación LED
• Estructura de acero y pórtico diseñado para rendimiento dinámico
• Control remoto portátil opcional para verificación en seco

Accesorios estándar

• Teclado y ratón para programación
• Valla de seguridad alrededor de la máquina
• 4 x mordazas de perfil
• 1 x apoyo neumático en el lado izquierdo
• Bandeja de virutas integrada en el bastidor

Accesorios opcionales

• Juego de herramientas y portaherramientas: 6 cortadores (2 x Ø5, 1 x Ø6, 1 x Ø8, 1 x Ø10, 1 x Ø12); 8 portaherramientas HSK F63; 6 pinzas (3 x Ø5‑6, 1 x Ø7‑8, 1 x Ø9‑10, 1 x Ø11‑12); 4 topes de altura de molde
• Segundo apoyo de referencia de perfil en el lado derecho para máquina estándar
• Segundo apoyo de referencia de perfil en el lado derecho para máquina con armario
• Dispositivo automático de medición de longitud de herramienta
• Kit de hojas de sierra especiales
• Controlador portátil
• Software CAMQUIX 4 AXIS (CAMPROX) para AIM 3410
• Software UNILINK ONBOARD 4 AXIS (AIM 3410)
• Unidad de sujeción adicional para AIM 3410
• Lector de códigos de barras
• Sistema de aire acondicionado para armario eléctrico
• Versión con cabinet (AIM 3410 CBN)

Tabla de especificaciones técnicas
Alimentación: 11,5 kW / 25 A / 400 V CA 3P+PE / 50/60 Hz.
Velocidad husillo taladro/fresado: 3.000 RPM
Rotación de sierra: 24.000 RPM
Capacidad de sierra: D Ø180 mm, diámetro interior Ø30 mm
Flujo de aire / vacío: 250 L/min
Presión de aire de trabajo: 6‑8 bar
Dimensiones (L×An×Al): 241 × 516 × 285
Peso: 1.850 kg (bruto) / 1.430 kg (neto)

Especificaciones técnicas

• Modelo: AIM 3410 (también disponible en versión cabinetizada AIM 3410 CBN)
• Control: CNC 4 ejes (4º eje para mecanizado en 3 caras)
• Velocidades de husillo: fresado 3.000 RPM; sierra 24.000 RPM
• Requisito eléctrico: 11,5 kW / 25 A / 400 V CA 3P+PE / 50/60 Hz
• Disco de sierra: Ø180 mm (diámetro interior Ø30 mm)
• Cargador de herramientas: móvil en línea montado en la cabeza; capacidad 7 cortadores + 1 sierra (configurable)
• Reconocimiento y posicionamiento automático de mordazas
• Estándar: 4 mordazas automáticas de perfil
• Apoyo neumático en X (1 estándar, 2º opcional)
• Lubricación por cartucho para ejes X, Y, Z; refrigeración por pulverización PLC
• Soporte CAM; programación ISO G; importación USB
• Consumo de aire: 250 L/min; presión de trabajo 6‑8 bar
• Dimensiones y pesos según lo indicado
• Seguridad: barrera operador, cabina móvil con ventana de policarbonato, iluminación LED, aislamiento acústico
