Centro de caudal y de mecanizado CNC AIM 3410

multifunciónpara perfiles PVCpara perfiles de aluminio

Información general

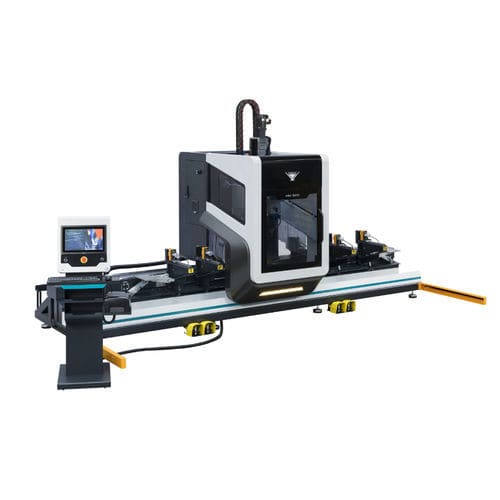

Las AIM 3410 y AIM 3410 CBN son centros de mecanizado CNC de 4 ejes diseñados para fresado, corte y operaciones combinadas en perfiles de aluminio y PVC. El 4.º eje permite mecanizar tres caras del perfil. Un magazín de herramientas móvil en línea con capacidad para 8 herramientas se monta en la cabeza de mecanizado para minimizar los tiempos de cambio. La máquina incorpora una sierra Ø180 mm indicada para cortes de fachadas y perfilería. El reconocimiento y posicionamiento automático de las abrazaderas, la cabina móvil con puerta de policarbonato transparente y la valla de seguridad garantizan una operación segura y visible.

Características principales

• Control de movimiento CNC en 4 ejes para procesamiento complejo de perfiles
• Magazín móvil en línea: 8 herramientas (7 fresas + 1 hoja de sierra) montado en la cabeza
• Reconocimiento y posicionamiento automático de abrazaderas
• Unidad de refrigeración por spray controlada por PLC
• Cuatro abrazaderas automáticas estándar para fijación de piezas
• Tope neumático para reajuste en X (1 estándar, segundo opcional)
• Sistema de lubricación por cartucho para ejes X, Y y Z
• Programa CAM específico desarrollado por el equipo de ingeniería de Yilmaz
• Pantalla táctil a color de 15 pulgadas; importación vía USB; programación ISO G
• Soporte técnico remoto y interfaz multilingüe
• Armario con aislamiento acústico especial (opción CBN) y iluminación LED
• Estructura de acero macizo y pórtico de alto rendimiento dinámico
• Control remoto manual opcional para verificación previa

Accesorios de serie

• Teclado y ratón para programación
• Cercado de seguridad alrededor de la máquina
• 4 abrazaderas para perfiles
• 1 tope neumático en el lado izquierdo
• Bandeja para virutas integrada en el bastidor

Accesorios opcionales

• Herramientas de corte, portaherramientas, pinzas y kits: juego de herramientas (ej. 2× Ø5, 1× Ø6, 1× Ø8, 1× Ø10, 1× Ø12)
• 8 portaherramientas HSK F63
• Juegos de pinzas (ej. 3× Ø5‑6, 1× Ø7‑8, 1× Ø9‑10, 1× Ø11‑12)
• Kits de alturas de molde (4 uds)
• Segundo apoyo de perfil en el lado derecho (estándar / versión armariada)
• Dispositivo automático de medición de longitud de herramienta
• Kits de hojas de sierra especiales
• Control portátil
• Software CAMQUIX 4 ejes (CAMPROX) y UNILINK ONBOARD 4 ejes
• Unidad de sujeción adicional AIM 3410
• Lector de códigos de barras
• Aire acondicionado para armario eléctrico
• Versión con armario: AIM 3410 CBN

Tabla de especificaciones técnicas

• Potencia eléctrica: 11,5 kW / 25A / 400V AC 3P+PE / 50/60 Hz
• Velocidad husillo fresado: 3.000 RPM
• Velocidad rotación herramienta/scie: 24.000 RPM
• Sierra: D Ø180 mm; agujero Ø30 mm
• Caudal de aire: 250 L/min
• Presión neumática: 6–8 bar
• Dimensiones (fabricante): 241 x 516 x 285
• Peso (configuraciones): 1.850 kg / 1.430 kg
