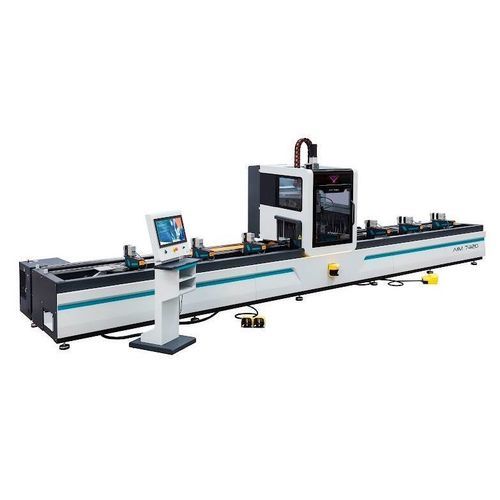

Centro de caudal y de mecanizado multifunción AIM 4420

CNCpara perfiles de aluminiode acero dulce

Descripción general
El AIM 4420 es un centro de mecanizado y corte de perfiles CNC de 4 ejes diseñado para perfiles de aluminio, PVC, aleaciones de bajo carbono y perfiles de acero de pared fina. El cuarto eje permite mecanizar hasta tres superficies del perfil. La máquina dispone de un almacén de 11 herramientas con hoja de sierra Ø180 mm y posicionamiento automático de mordazas mediante CAMPROX. La operación automática en doble estación está disponible en variantes AIM 7420. Una cabina metálica insonorizada rodea la unidad de mecanizado para la seguridad del operario.

Características generales

• Sistema CNC de 4 ejes para taladrado, ranurado, alivio de esquina, corte, roscado y taladrado de flujo en perfiles.
• Almacén de 11 posiciones incluyendo fresas y sierra Ø180 mm.
• Reconocimiento y posicionamiento automático de mordazas con CAMPROX.
• Opción de doble estación (AIM 7420) para reducir tiempos de carga/descarga.
• Taladrado de flujo y roscado rígido (M4–M10) en modelos con husillo con encoder.
• Unidad de refrigeración de herramientas PLC a 2 salidas y lubricación por cartucho para ejes X/Y/Z.
• Pantalla táctil 21", importación vía USB y soporte técnico remoto.
• Seguridad mediante escáner de campo de 3 zonas e iluminación LED.

Accesorios de serie

• Software CAMPROX para programación CNC.
• Teclado y ratón para programación.
• Valla de seguridad alrededor de la máquina.
• 4 mordazas neumáticas para perfiles (AIM 4420).
• 2 apoyos neumáticos para reajuste en X.
• Bandeja de virutas integrada en el bastidor.

Accesorios opcionales

• Conjuntos de herramientas de corte, portaherramientas y pinzas.
• Software CAD‑EXTRACT para archivos IGES.
• Dispositivo automático de medición de longitud de herramienta.
• Cinta transportadora para extracción de virutas.
• Kit de hojas de sierra especiales y hoja de repuesto Ø180x5 d:Ø30 Z=45.
• Mando portátil, abrazaderas adicionales y lector de códigos de barras.

Especificaciones técnicas
Potencia eléctrica: 18 kW / 400V AC 3P+PE / 50/60 Hz
Velocidad husillo (fresado): 3.000 RPM
Velocidad sierra (rotación): 20.000 RPM
Diámetro / alésage sierra: D: Ø180 mm; d: Ø30–32 mm
Caudal de refrigeración: 250 L/min
Presión de aire: 6–8 bar
Dimensiones (LxWxH mm): 180 x 590 x 275 (unidades fabricante)
Peso: 3.050 kg / 2.850 kg (variantes)

Aplicaciones

• Mecanizado de perfiles para carpintería, fachadas y sistemas de cortina.
• Fabricación industrial de perfiles y operaciones de ensamblaje.
• Líneas de producción automatizadas con requerimiento de mecanizado multi‑superficie.
